來源：《華西口腔醫學雜志》2016年6月第34卷第3期

作者：高嵐廉云敏（通信作者）王璞懷海麗

作者單位：河北醫科大學第二醫院口腔修復科，石家莊 050000

[摘要] 目的對比3.0 T磁共振檢查常用的6種序列所產生金屬偽影的程度。方法制作4種實驗鑄造冠（鈷鉻合金、鎳鉻合金、低鈦合金、純鈦），給實驗犬依次佩戴4種實驗鑄造冠，進行3.0T磁共振自旋回波T₁加權像（T₁W/SE）、反轉恢復T₂加權像（T₂W/IR）、T₂*梯度回波（T₂*/GRE）、快速自旋回波T₂加權像（T₂W/FSE）、液體衰減反轉恢復T₁加權像（T₁W/FLAIR）、螺旋槳技術T₂加權像（T₂W/PROP）6種序列的頭部掃描，測量6種掃描序列掃描4種鑄造冠時所產生的偽影最大面積和偽影涉及圖像的層數，對測量結果進行對比。結果從掃描所得的圖像及測量數據來看，無論掃描哪種金屬，T₂*/GRE序列所產生的偽影最大面積和涉及的層數均明顯大于其他序列（P<0.01），其他5種序列間差異均無統計學意義（P>0.05）。結論 T₂*/GRE序列產生金屬偽影程度最大，其余5種序列所產生的金屬偽影程度相當。

[關鍵詞]偽影；MRI序列；快速自旋回波；自旋回波

口腔金屬冠套對頭部磁共振檢查時的影響越來越受到廣泛關注，已有很多學者^[1-4]做了相關研究。而針對金屬冠所做實驗的同時有學者也發現另一個現象，就是掃描相同的金屬冠時，所用磁共振序列不同所產生的金屬偽影程度也不同。但這方面相關的研究尤其是有關3.0T磁共振的研究并不多見。本實驗將3.0T磁共振常用的6種序列作為研究對象，對不同序列掃描同一種金屬冠時所產生的偽影進行對比研究，為磁共振檢查序列的選擇提供更多實驗依據。

1 材料和方法

1.1 實驗全冠材料

所用金屬冠材料分別為鈷鉻合金、鎳鉻合金、低鈦合金、純鈦。

1.2 實驗動物

選取由河北醫科大學第二醫院動物室提供的成年雜種犬1只。

1.3 方法

1.3.1 模板冠制作全麻實驗犬，選擇犬的右側上頜第二前磨牙為實驗牙，適當預備鄰間隙。硅橡膠制取右側上頜后牙局部印模，超硬石膏灌注模型。模型送至義齒加工中心，利用實驗室CAD-CAM系統（KaVo Everest公司，德國），切削制作均勻厚度為1 mm的純鈦冠，作為模板冠。

1.3.2 其他金屬冠的制作利用模板冠制作其他金屬冠，將模板冠裝盒、填膠，制作完成3個自凝樹脂冠，作為其他3種金屬鑄造冠的熔模。利用樹脂熔模鑄造鎳鉻合金、鈷鉻合金及鈦合金鑄造冠。

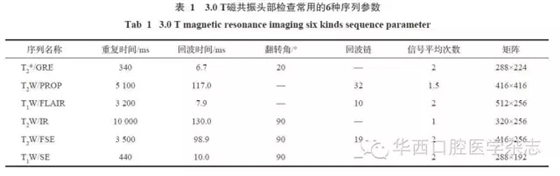

1.3.3 磁共振掃描麻醉實驗犬，并將其固定在3.0T磁共振（通用公司，美國）掃描儀檢查床上，按一定順序在犬牙上依次配戴4種實驗冠，進行頭頸部常用序列掃描，并做空白掃描對照。3.0T磁共振掃描儀所用序列為自旋回波T₁加權像（T₁ weighted-imaging of spin echo，T₁W/SE）、反轉恢復T₂加權像（T₂ weighted-imaging of inversion recovery，T₂W/IR）、T*梯度回波（T star gradient echo，T*/GRE）、快速自旋回波T₂加權像（T₂ weighted-imaging of fast spin echo，T₂W/FSE）、液體衰減反轉恢復T₁加權像（T₁ weighted-imaging of fluid attenuate inversion recovery，T₁W/FLAIR）、螺旋槳技術T₂加權像（T₂ weighted-imaging of propeller，T₂W/PROP）共計6個掃描序列（表1）。

1.4 統計學分析

觀察掃描圖像，確定每個成像序列掃描4種金屬冠所產生偽影涉及的掃描層數及偽影面積最大的層面。利用掃描儀輸出電腦上的計量軟件，測量偽影最大層面的偽影面積，每個數據均測量3次，取平均值。采用SPSS19.0統計軟件對最大偽影面積進行方差分析。

2 結果

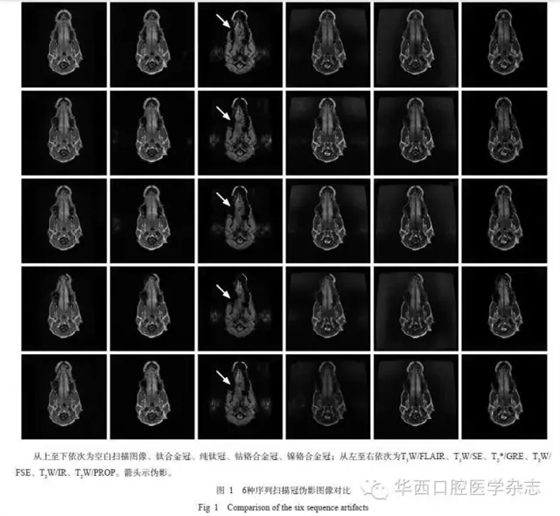

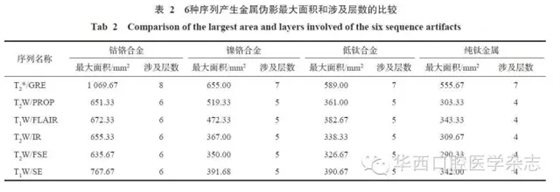

3.0T場強下6種序列在掃描4種金屬鑄造冠時，均產生了偽影，觀察每種序列最大偽影面積和偽影涉及掃描層數（表2，圖1）。T₂*/GRE序列所產生偽影的最大面積及涉及的層數均明顯大于其他序列，FSE序列所產生的4種金屬最大偽影面積的測量值均比其他序列小。方差分析顯示，3.0T場強下，T₂*/GRE序列所產生的最大偽影面積與其他序列間差異均有統計學意義（P<0.01），但其他5種序列間差異均無統計學意義（P>0.05）。

3 討論

3.1 金屬種類與金屬偽影

磁場的均勻性是MRI的最基本條件^[5]。而磁場中的金屬冠因其本身具有磁性，干擾破壞了磁場的均勻性，一般表現為在讀出方向上的圖像變形，線性高信號現象，即金屬偽影，屬磁感應性偽影。一般磁化率越大的金屬產生的偽影越大，而金屬不同磁化率不同，因此不同種類的金屬冠產生的偽影程度不同，有關這一方面很多學者^[1-4]已做了相關研究。

3.2 磁共振序列與金屬偽影

本實驗中T₂*/GRE序列產生4種金屬最大偽影面積的測量值和偽影涉及掃描層數均明顯大于其他序列，與其他5種序列相比差異有統計學意義。其他5種序列偽影涉及的層數相同，金屬最大偽影面積之間差異也無統計學意義。T₂*/GRE序列產生金屬偽影最大，這一結果與其他學者^[6-9]所做的1.5T或3.0T場強下的研究結果均相符。本實驗從測量數值可見，快速自旋回波（fast spin echo，FSE）序列的每一種金屬最大偽影面積的測量數值均小于自旋回波（spin echo，SE）序列，與其他研究^[9]結果基本一致。

SE為自旋回波序列；FSE是快速自旋回波序列；梯度回波（gradient echo，GRE）是梯度回波序列；反轉恢復（inversion recovery，IR）是反轉恢復序列；液體衰減反轉恢復（fluid attenuate inversion recovery，FLAIR）是水抑制反轉恢復序列，屬于IR序列的特殊MR成像序列^[5]。GRE梯度回波序列中不存在180°脈沖，它只能去除成像中空間定位所施加的梯度場（MR儀梯度線圈產生的）所引起的磁場不均勻性，而對其他的磁場不均勻性沒有任何作用^[5]，從而導致GRE圖像中金屬偽影最嚴重。SE、FSE、IR和FLAIR等序列的基礎是90°和180°脈沖的間隔存在，180°脈沖能夠去除場不均，從而矯正場不均勻性引起的圖像變形^[5]，因此產生的金屬偽影較小。而在FSE序列中，去除場不均的作用因?yàn)榉磸?fù)多個連續的180°脈沖作用而被進一步加強，致使其金屬偽影最小。在臨床手術后殘留有金屬植入物，金屬假牙等情況下建議常規使用FSE序列^[5]，通過合理的選擇序列減小金屬偽影。

有學者做了改變序列自身的各項參數從而減小金屬偽影的研究，例如FSE序列通過進一步縮短180°脈沖間的間距，可以進一步的減少偽影^[5]；序列參數FOV、BW及矩陣等的調節可以影響偽影的大小和程度^[10]。因此也可通過調節掃描參數來減輕金屬偽影。然而各個序列發揮著各自不同的作用，有些特殊結構的檢查需要特定的序列，例如雖然GRE序列金屬偽影大，但它在血管檢查方面有著不可替代的作用。而序列參數也不能只是為了減小金屬偽影而無限地調節，還要兼顧對圖像質量的影響^[10]。

因此在臨床上首先需要確定金屬冠的質地、數量推測偽影的范圍，以及待檢部位結構確定所用序列。如果偽影波及到被檢部位，若不能通過改變序列規避偽影，則可酌情適量調節參數，再不濟則拆除修復體?？傊瑢?duì)待這樣的患者需要口腔醫師和影像技師多學科合作交流，共同面對，幫助患者解決問題。
