純鈦金屬因?yàn)榕c口腔生物相溶性高，而被廣泛用于牙科行業(yè)，而純鈦高溫活性比較大，非常容易與空氣中的氧、氫、碳氮反應(yīng)，所以提練與鑄造都相當(dāng)?shù)睦щy，需要在真空狀態(tài)下鑄造完成。
正因?yàn)榧冣伒倪@種特性，造成非常多的加工企業(yè)都出現(xiàn)了各種崩瓷、裂瓷問題，解決起來相當(dāng)?shù)睦щy。首先我們簡(jiǎn)單來了解一下純鈦：
1、純鈦密度約為4.5克/立方厘米，具有非常優(yōu)異的延長性。
2、純鈦在常溫下，表面會(huì)形成一層穩(wěn)定性非常高附著力強(qiáng)的氧化膜，且損傷后能立即再生。
3、純鈦熔點(diǎn)約為1650度，因此純鈦耐熱性能高。
4、純鈦生物相溶性高，植入人體后不會(huì)析出離子，無毒性能抵抗人體內(nèi)分泌物的腐蝕。且具有與人骨骼相近的體彈性系數(shù)。
那么，我們?cè)谔幚砑冣伩敬蓛?nèi)冠時(shí)，怎么能盡量避免金瓷結(jié)合以及崩瓷裂瓷問題的出現(xiàn)呢？
目前，相當(dāng)多的工廠采用金鋼砂或者切片來處理純鈦烤瓷內(nèi)冠，因?yàn)榇祟惞ぞ叨际窃谝源蚰サ男问絹硗瓿杀砻嫣幚?，而在打磨過程中是對(duì)有優(yōu)異延長性能純鈦烤瓷冠表面進(jìn)行擠壓，使一些雜質(zhì)滲入到純鈦烤瓷冠內(nèi)部，這類雜質(zhì)能過噴砂以及蒸汽清洗無法消除的。

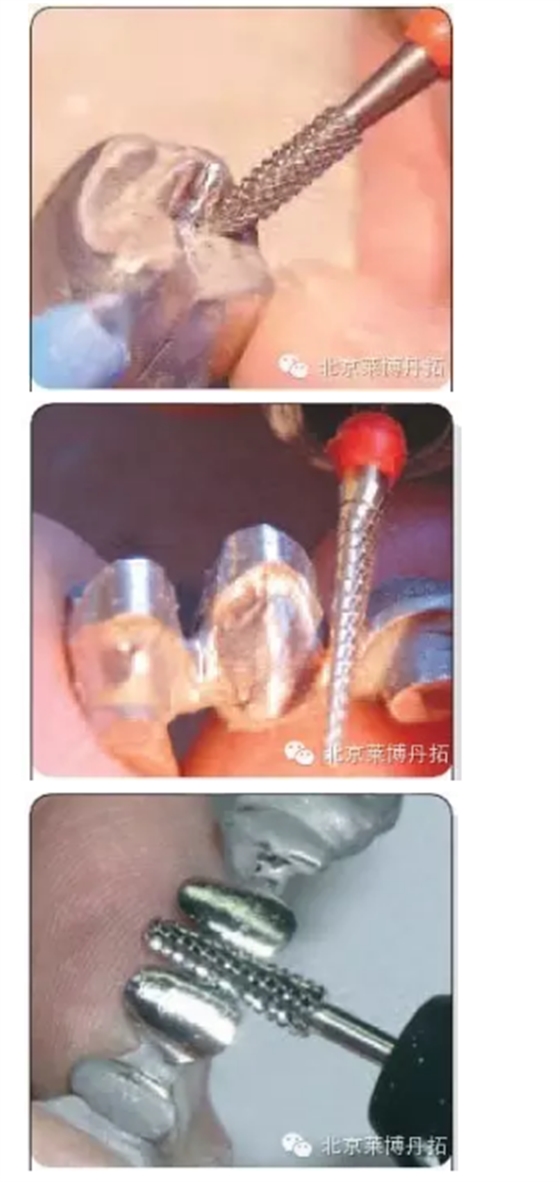

所以，由于純鈦金屬優(yōu)異的延長性能，純鈦烤瓷內(nèi)冠處理時(shí)，必須選用專用的鎢鋼磨頭（普通鎢鋼磨頭不能用于純鈦冠處理）來進(jìn)行表面處理。要求，鋒利度高，刃口細(xì)膩，在切削過程中才能不會(huì)有雜質(zhì)污染烤瓷內(nèi)冠而造成崩瓷。
另外，純鈦在車金過程中，不能產(chǎn)生火花，所以在車金過程中需要嚴(yán)格留意轉(zhuǎn)速要求，不能過快，約在6000-8000轉(zhuǎn)。
純鈦烤冠不需要預(yù)氧化，可在噴砂蒸汽清洗完成后，在空氣中置放10分中，純鈦會(huì)與空氣中的氧氣形成一層氧化膜。
純鈦冠表面噴砂須使用新的氧化鋁砂，不能與其它金屬所使用氧化鋁砂混用或者使用金鋼砂來處理表面。
純鈦雖難做表面處理，但如果我們注意細(xì)節(jié)問題，將大大改善純鈦烤瓷的崩瓷概率，大大降低返工率，節(jié)省加工成本。
來源于牙醫(yī)世家
