瓷貼面修復技術因其磨牙量少，耐磨損，邊緣適合性好，不易著色等諸多優(yōu)點受到了醫(yī)生和患者的青睞。其中尤以良好復現天然牙顏色這一特性最為突出，這也是現階段前牙美容修復成功的關鍵。然而臨床中瓷貼面修復體的最終呈色常與預期的顏色效果有所出入。本文將對影響瓷貼面最終顏色的各種因素進行綜述。
比色對瓷貼面修復體最終顏色的影響
顏色是視網膜的活動及由此而致的神經沖動所引起的感覺，是心理反應和生理反應共同作用的結果，具有不可靠性和不一致性。由于臨床通常進行間接選色，口腔中牙齒的顏色可因各種因素的影響而范圍較廣，但比色片的顏色不超過50個。所以需要臨床醫(yī)生與技師通過訓練提高色彩辨識能力。在一些特殊情況下，如需進行美學仿真修復時，也可由技師直接比色，避免誤差。
1.天然牙的顏色特點
天然牙的整體顏色效果取決于牙體硬組織對光反饋的綜合效應。牙釉質調節(jié)牙齒的明度，牙本質決定了牙齒顏色的基調。同一牙齒的各部分顏色是不相同的，越接近牙頸部顏色越黃。切端和頸部顏色受背景色以及周圍軟組織影響較大，因此牙中部的顏色最具有代表性。同頜中切牙、側切牙、尖牙明度依次降低，彩度逐漸增加，上頜中切牙的明度最高。隨著年齡的增長，天然牙牙冠半透性逐漸增強，明度減小，顏色變黃，其中前牙顏色向偏綠方向發(fā)展。
2.常用的比色方法

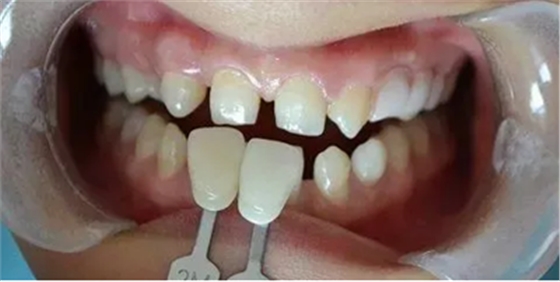

比色板比色：比色操作應該在可能導致牙齒脫水以及明顯改變牙齒形態(tài)的口內操作前進行。光源的選擇應使用ISO7491中規(guī)定的朝南或北的多云自然散射光。比色板應與牙列位于同一冠狀平面，使其背景色相同。最好有另一位觀察者站在主觀察者身后約3英尺衡量明度選擇是否合適。盡量排除環(huán)境中鮮艷顏色的干擾，如患者應去除口紅，鮮艷的服裝應遮蓋等?？谇徽衬ゎ伾珪ρ郎杏绊?，尤其在使用亮度低的D色系比色片進行比色時。
比色板的選擇：最好選擇與瓷材料同一廠家的比色系統。但陳立等通過比較五種比色板對天然牙顏色的覆蓋誤差，發(fā)現Vita 3D Master、Shofu Vintage Halo NCC兩種比色板對天然牙頸部、中部、切端三部分的顏色覆蓋誤差均較小，并提示如遇復雜牙齒顏色時，用這兩種比色板可獲得更準確的比色結果。隋華超等通過對比三種比色板也得出了相似結論。
比色儀比色：與比色板相比，比色儀對色差的靈敏度更高，可量化色彩學參數，但其存在邊緣丟失效應、系統誤差難于控制等問題，且不同品牌比色儀比色效果有差距。張新媛等對比臨床效果，指出Crystaleye比色儀比Vita3DMaster比色板的比色結果更準確，患者滿意度更高。
基牙比色：為了使瓷貼面修復體達到理想的顏色效果，基牙的比色尤為重要。技師根據比色板的顯示，制作相應的代型模型來模擬患者基牙的顏色、光澤和亮度。將完成的修復體放置于該代型材料上進行染色，使完成的全瓷材料能夠更好地表達在口腔中自然光線下的效果。技師通過牙科醫(yī)生提供的天然牙比色和基牙比色結果，選擇相對應的全瓷材料，避免因基牙的顏色而影響最終的全瓷修復體美學效果。
瓷貼面對修復體最終顏色的影響

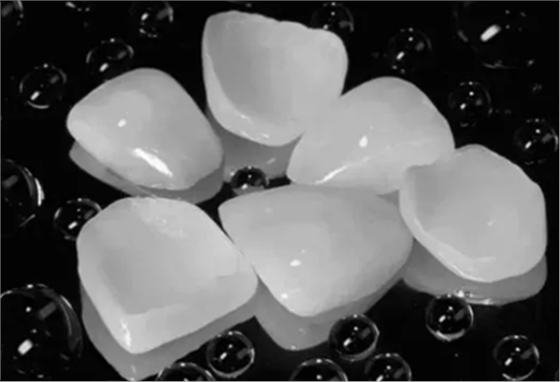

1.瓷貼面材料的種類及瓷貼面的制作方法

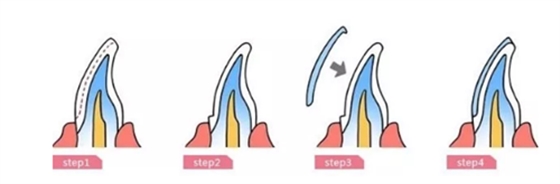

目前用于制作瓷貼面的材料主要是低熔的長石質瓷（如Cerinate全瓷系統）和玻璃陶瓷（如IPSe.max、IPSEmperss）。根據制作方法的不同，瓷貼面可以分為4種：烤瓷貼面、可鑄玻璃陶瓷貼面、熱壓鑄陶瓷貼面以及計算機輔助設計和加工（CAD/CAM）瓷貼面。其中以烤瓷貼面和熱壓鑄陶瓷貼面最為多見?？敬少N面可以制作到很薄，最薄可以到0.3mm，但強度較低，燒結過程中容易出現微孔且收縮率較大。可鑄玻璃陶瓷貼面和熱壓鑄陶瓷貼面與烤瓷貼面相比，具有強度較高，收縮率小等優(yōu)點，臨床應用較多，但其要求牙體預備較多（至少0.6～0.8mm）。
2.瓷貼面材料的透射率及遮色性能
瓷貼面材料的透射率大小將直接影響最終修復體色澤的逼真度。
3.瓷貼面材料與比色板的顏色匹配性
瓷貼面與同色號比色板的顏色匹配性對于修復體最終顏色的信息表達至關重要，若匹配性較差則可能事與愿違。

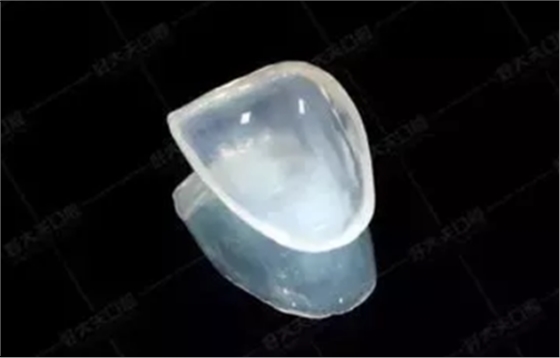

4.瓷貼面的厚度
隨著陶瓷材料強度和斷裂韌性的增強以及瓷貼面粘接技術的提高，全瓷修復體的厚度也逐漸減小，使得更多的基牙組織得到保護。
5.瓷貼面的顏色穩(wěn)定性
顏色變化的原因大體上可歸納為兩類：一是外源性染色，一是由于材料性能的改變而引起的變色。
粘接劑對瓷貼面修復體最終顏色的影響
1.粘接劑的種類臨床一般使用可保證充足的臨床操作時間，顏色穩(wěn)定性好的光固化樹脂水門汀進行瓷貼面粘結。

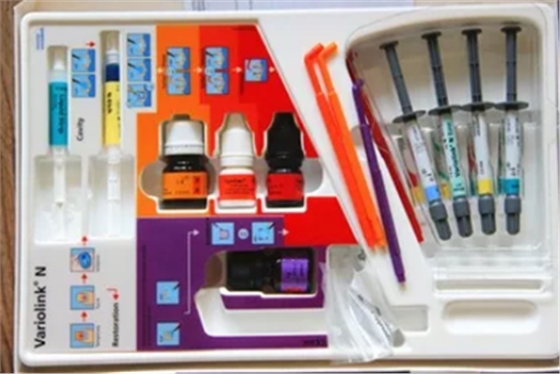

雙固化樹脂水門汀盡管結合了光固化和化學固化水門汀的優(yōu)點，可以在光照射不到的深部進一步化學固化，具有更好的機械性能，但雙固化樹脂的配方中含有芳香三元胺，影響長期顏色穩(wěn)定性。臨床常用的樹脂類粘接劑包括SuperbondC＆B，Probond，Panavia，Allbond，Dicor，3M Unicem等。不同陶瓷材料制作的全瓷修復體匹配的粘接樹脂也有所不同，玻璃陶瓷材料制作的全瓷修復體推薦選用VariolinkN和RelayARC等。

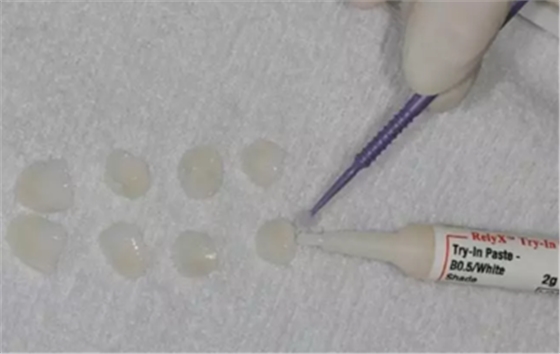

2.試色糊劑與粘接劑的顏色匹配性
試色糊劑與同色的樹脂粘接劑的顏色匹配性也是修復體最終顏色復現的重要一環(huán)。
3.粘接劑顏色
多數學者肯定了粘接劑顏色對全瓷修復體最終顏色有一定的調節(jié)作用。用4種不同淺色樹脂（A1色，淺色或透明色）粘結0.4mm厚的IPS e.max Press，并測量前后色差，結果示瓷片的顏色及不透光度均沒有顯著性變化。由于瓷貼面厚度的限制以及對修復體半透性色澤的追求，使得粘接劑的遮色性能在修復變色牙的顏色和亮度方面顯得尤為重要。錢海馨等認為在基牙為變色牙，并選用IPS empress瓷貼面的條件下，A1、A3、Trt、WOT和B0.5五種顏色的粘接劑中WOT糊劑的遮色性最強，B0.5次之。
4.粘接劑的厚度
對1.0mm厚的A2色IPS Empress鑄瓷試件分別粘接0.1mm和0.2mm厚的VariolinkⅡyellow樹脂粘接劑，提示若粘接劑厚度小于0.1mm，則粘接劑顏色對修復體最終顏色影響可忽略不計;若厚度大于0.2mm，則粘接劑本身顏色可對修復體最終顏色產生肉眼可辨的影響。
5.粘接劑的老化
通過冷熱循環(huán)老化實驗以探究3種樹脂粘接劑老化對瓷貼面最終呈色的影響，指出Rely X veneer光固化粘接劑和Rely X ARC雙重固化粘接劑雖然會發(fā)生一定的變色，但是基本能夠滿足臨床美學要求（ΔE＜1.5）。其他因素對瓷貼面修復體最終顏色的影響Nogueira等提出牙體或者修復體的背景和周圍的環(huán)境（例如皮膚、嘴唇、牙齦、鄰牙、牙位、牙體形態(tài)、顏色、質地、唾液等）以及調和效應（blending effect）會擴大觀測者對色差的臨床可接受范圍。
綜上所述，影響瓷貼面修復體最終呈色的因素有很多。
來源；西安德林齒科
