全瓷冠崩瓷的原因
1、牙備空間不夠 全瓷冠咬合面瓷層厚度在后牙應(yīng)該為2~2.5mm，瓷層厚度不足或過(guò)后都會(huì)造成崩瓷。其實(shí)瓷層厚度的數(shù)值大家都知道，只是在臨床上由于觀察角度或觀察經(jīng)驗(yàn)欠佳造成誤判。

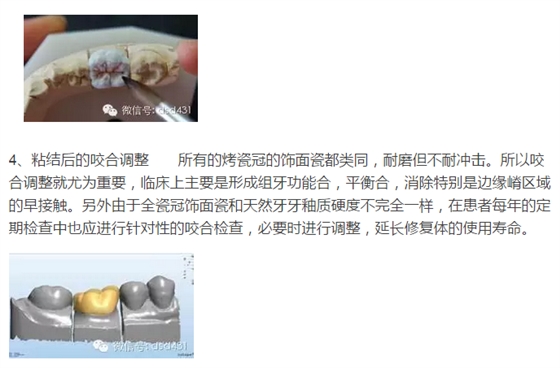

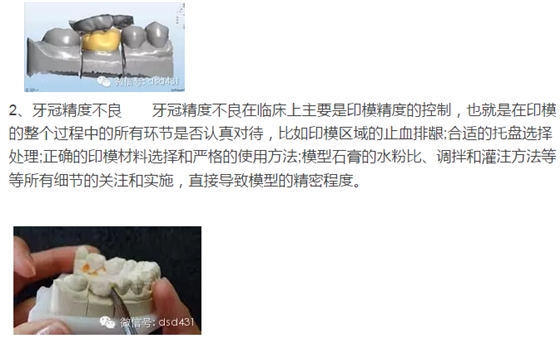

3、粘結(jié)劑選擇錯(cuò)誤 全瓷冠主要分為兩大類，一類是金屬氧化物內(nèi)冠，如氧化鋯、氧化鋁，外層為飾面瓷。它的內(nèi)冠強(qiáng)度比較大，約900~1200Mpa，跟傳統(tǒng)金屬烤瓷冠相差不大。這類全瓷冠的粘結(jié)即可用普通粘結(jié)劑，如玻璃離子或樹脂加強(qiáng)型玻璃離子粘結(jié)，也可以使用純樹脂粘結(jié)劑粘結(jié)。另一類是鑄瓷冠，它的強(qiáng)度約為300~400Mpa，低于咬合力的600Mpa，它的粘結(jié)就必須使用純樹脂粘結(jié)劑粘結(jié)，因?yàn)橛眉儤渲辰Y(jié)劑粘結(jié)后鑄瓷類全瓷冠的強(qiáng)度會(huì)提升至600Mpa，基本能夠抵抗一般咬合力，而用普通粘結(jié)劑粘結(jié)就容易崩瓷?！?/span> 轉(zhuǎn)：DSD微笑設(shè)計(jì)
