數字化模型
托槽定位
“各位大家好，上一期我們介紹了利用3Shape正畸軟件進行托槽定位設計。托槽的定位設計可以由臨床醫生完成設計再由技工所完成后續轉移托板。今天帶大家一起了解下定位好的托槽如何制作成轉移模板。
托槽轉移
托槽轉移的主模型可以實現多種生產方式，包括打印模型，然后熱壓成型間接粘接托盤（可以打印 出托槽標記點或邊框）或者直接打印間接粘接托盤。

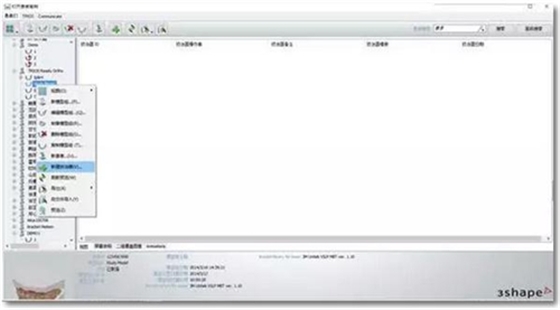

a. 打開3Shape Appliance Designer選擇之前托槽定位完成的模型新建矯治器。

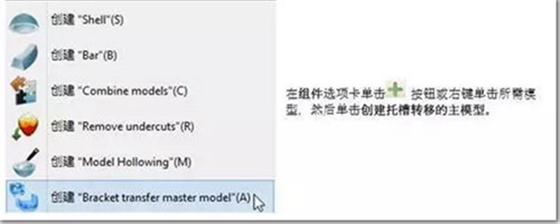

b. 創建托槽轉移主模型 創建托槽轉移主模型的組件。

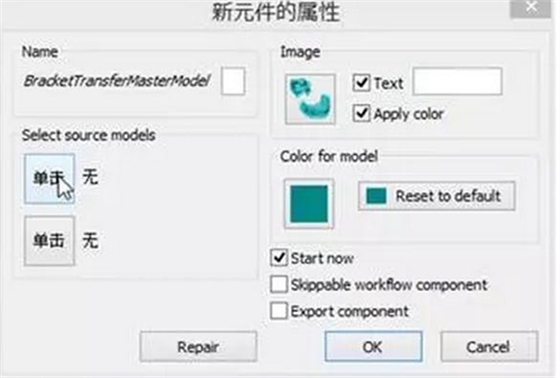

c.設置新組件的屬性
在 新元件 的 屬性 中選擇源模型，然后單擊 確定 。
d.定義主模型
可以創建兩個類型的主模型：包含托槽位點的主模型和包含托槽定位邊框的主模型。

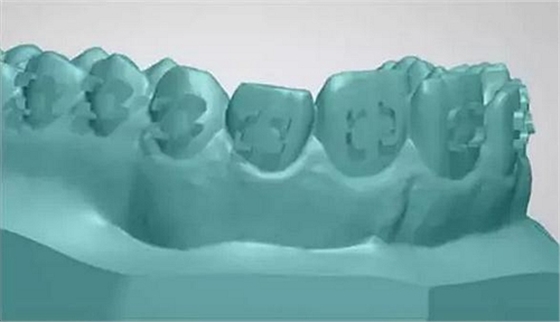

①包含托槽位點的主模型：
是指牙齒表面上的微小的圍邊或欄框，用來指示主模型打印以后實際托槽要放置的地方。 該方式還是需要您在熱成型之前使用硅膠保護托槽邊緣脆弱的結構，但是它對打印機的精度要求低 于托槽定位邊框的方式。

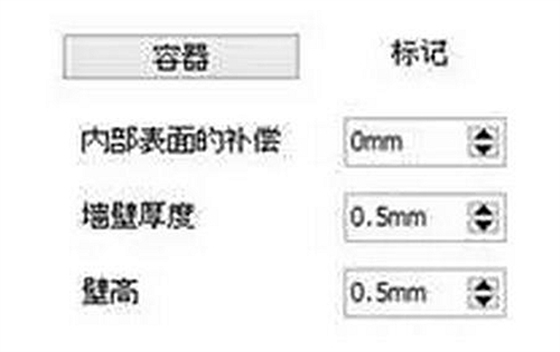

在標記選項卡設置托槽標記位點的參數：
內部的表面補償—指示內部表面的補償參數。這些值可因不同的摩擦程度的需要而不同。值范圍可從0.1至0.1mm。
⊙壁厚—托槽標記位點的厚度。值范圍可從0.5至 1mm。
⊙壁高—托槽標記位點的高度。值范圍可從0.5至 1mm。

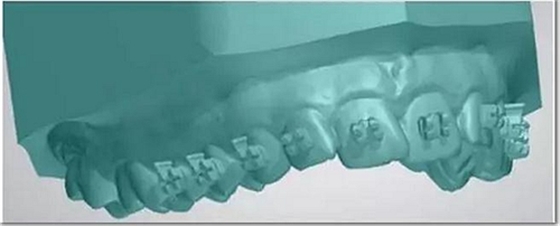

②包含托槽定位邊框的主模型
托槽定位邊框是指代表托槽形狀的邊框，用來保護托槽中邊緣及托槽翼等脆弱的結構。這意味著您 在真空壓制成形之前不需要使用硅膠保護。

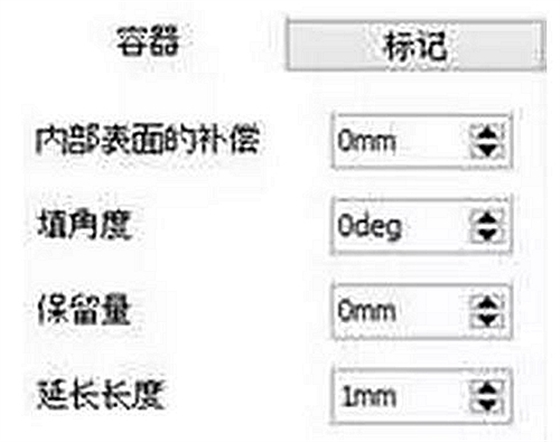

在托槽定位邊框選項卡設置托槽的參數：
⊙內部表面的補償—指示托槽定位邊框大小的補償參 數。選擇參數的高低取決于您要增加摩擦程度或完 全避免摩擦。值范圍可從- 0.1至0.1mm。
⊙填倒凹角度—顯示牙齒表面和托槽壁之間的差 異。 您可調節摩擦系數。值范圍可從- 20至20 度。
⊙保留量—指定牙齒上托槽插入方向垂直的地方要移 除的材料量。這樣根據主模型創建的轉移導板（通 過熱成型或直接打印的）會造成抓牢效果。值范圍 可從- 5至5 mm。
⊙延長長度—可以將托槽基底延長至牙齒。這樣可以 移除托槽基底代表和牙齒表面之間的孔窩，因?yàn)檫@ 些孔窩會造成打印主模型的問題。值范圍可從0至 10mm。
e.完成流程
單擊 完成 創建包含托槽定位標記/托槽定位邊框的主模型。
創建粘接托盤
創建直接打印的間接粘接托盤，如果您使用兼容短期生物相容性材料的打印機，就不需要用熱壓的方式。您可以設計包含托槽定位 邊框的主模型直接打印間接粘接托盤。
a.創建外殼
右鍵單擊包含托槽定位邊框的主模型，然后單擊創建外殼。指定插入方向，然后創建定義外殼。創建直接印出來的間接粘接托盤，請執行以下步驟：
⊙單擊 完成 創建外殼。

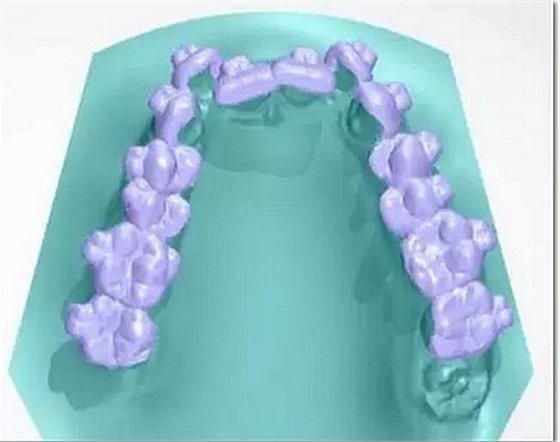

⊙包 含托槽定位邊框 和 外殼 的主模型。
b.修改模型（可選）

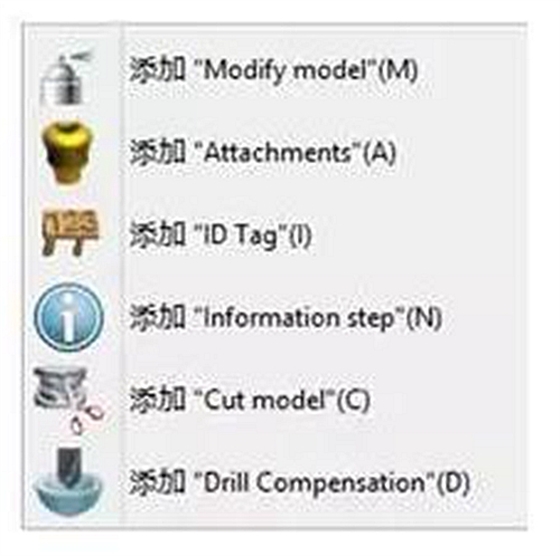

⊙根據材料的硬度，您可靈活設計一些組件以便提高其彈性。在功能選項卡單擊
然后單擊添加 "修改模型"。

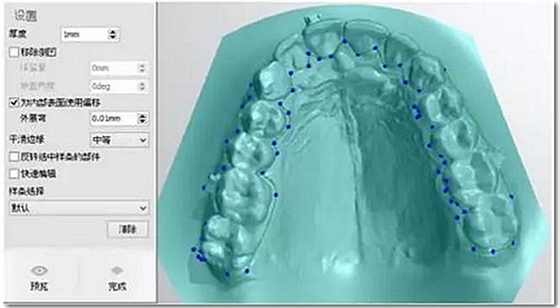

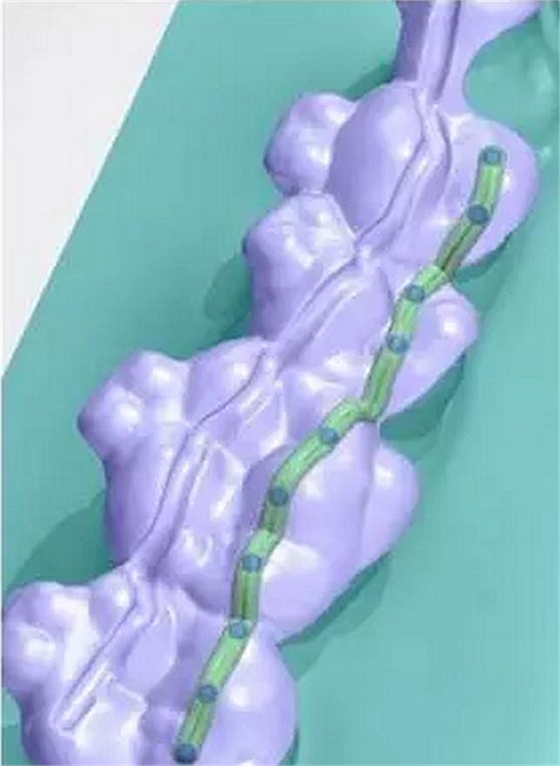

⊙在雕刻工具包選擇減少厚度
工具。在模型上放置樣條，然后單擊應用
按鈕。
半徑—模型上的樣條半徑。
⊙切削后進行邊緣平滑—可進行切削線的邊緣平滑。
⊙樣條已關閉—可以創建關閉的樣條。
結果我們可獲得彈性的帶有溝槽的模型：

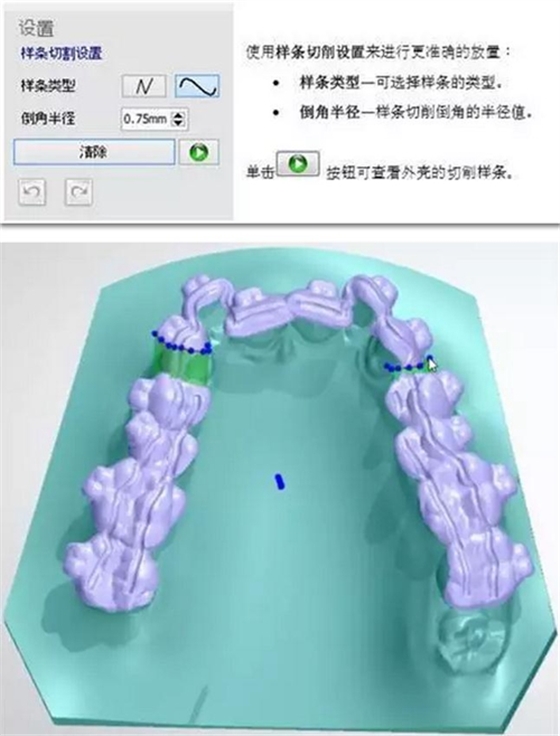

c.切削模型
⊙根據材料的硬度，您可靈活設計一些組件以便提高其彈性。在功能選項卡單擊
在功能選項卡單擊
然后單擊添加"切削模型"。

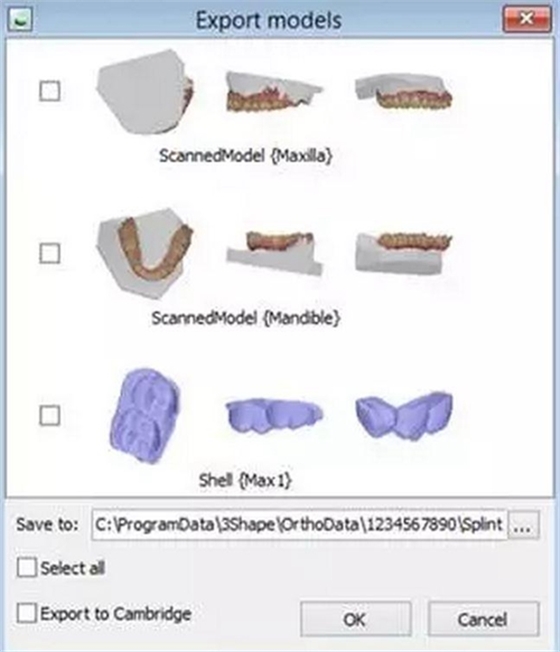

結果是您會有分開的模型：

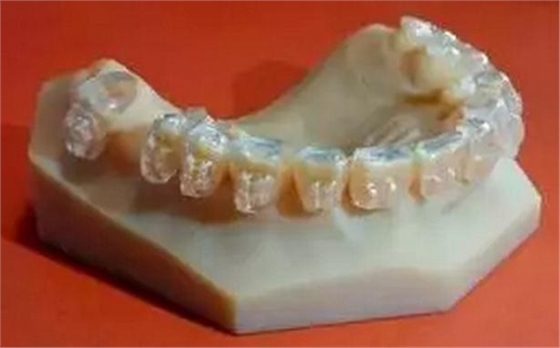

轉移托盤
口內粘結
以上病例均運用了3Shape正畸軟件中Ortho Analyzer和Appliance軟件模塊完成。
來源：原創 上海復星醫療
