在患者口中制取完硅橡膠模型后，相信一般情況下口腔醫(yī)生均會(huì)對(duì)印模制取情況進(jìn)行檢查，看下表面是否完好？是否存在一些缺陷？哪些情況的缺陷是需要進(jìn)行重新取模，哪些情況的缺陷是可以直接寄出的？在此，小編會(huì)對(duì)其進(jìn)行詳細(xì)的講解：

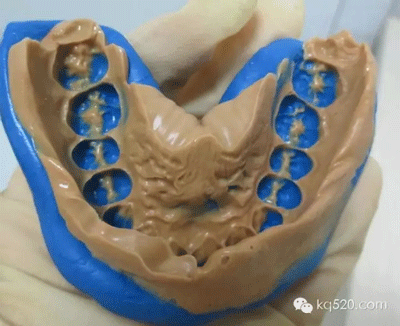

一、無托盤

此類缺陷情況出現(xiàn)率不高，臨床醫(yī)生易檢查，只要有此類情況發(fā)生的硅橡膠，請(qǐng)勿寄出，需使用時(shí)代天使提供的專用托盤重新取模哦。

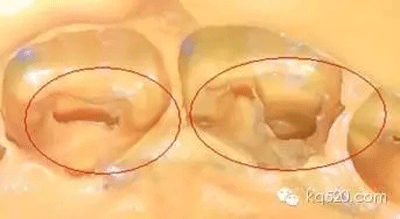

二、印模材料與托盤分離

若脫模位置不在牙體處，且面積較小，可用膠水固位后寄出。若出現(xiàn)在牙體處，或脫模面積較大者，需重取硅膠后寄出。

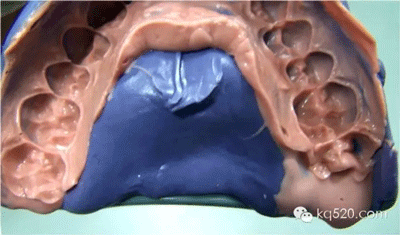

三、牙列部位無終印模覆蓋

因初印模材料的特性，取模后很難保證牙體形態(tài)的清晰準(zhǔn)確，臨床在檢查硅膠印模時(shí)若發(fā)現(xiàn)牙體形態(tài)不清晰，特別是表現(xiàn)在牙齦緣線部位模糊時(shí)，也是需要重新取模的。

四、磨牙未取全

此類缺陷情況發(fā)生頻率較高，臨床醫(yī)生可結(jié)合矯治方案來評(píng)估此類缺陷是否需重取。對(duì)于磨牙關(guān)系保持且已取到最后一顆牙冠1/2者，不需要重取，若磨牙需設(shè)計(jì)移動(dòng)而未取全者請(qǐng)重新取模。同時(shí)，此類缺陷發(fā)生時(shí)，也請(qǐng)各位醫(yī)生在委托加工單或中期反饋表中注明磨牙關(guān)系是否保持，避免硅膠驗(yàn)收時(shí)方案不明而出具缺陷說明反饋至臨床。

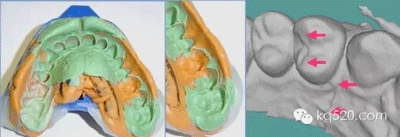

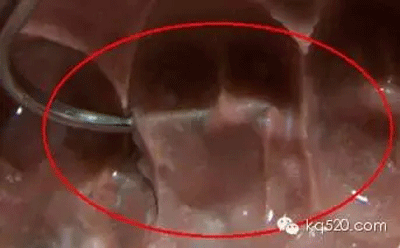

五、初、終印模處出現(xiàn)分層、褶皺

初、終印模一般情況下是兩種顏色的材料，臨床檢查硅膠時(shí)，如果有些部位分色較明顯，可用探針檢查其邊緣過渡是否平滑，若發(fā)現(xiàn)兩種材料未能很好的結(jié)合或出現(xiàn)臺(tái)階時(shí)，請(qǐng)重新取模。

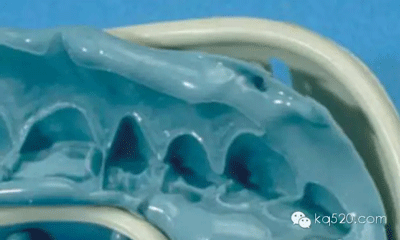

六、牙體形態(tài)短缺

有時(shí)因?yàn)橛∧ＲУ纳疃炔粔蚧蛴∧Ｓ昧坎蛔愕仍?，?huì)造成牙體形態(tài)的短缺。臨床醫(yī)生檢查時(shí)，可根據(jù)牙齦緣線情況來評(píng)估是否重取，單顆牙1/3以下缺損后期可修整，可不重取。

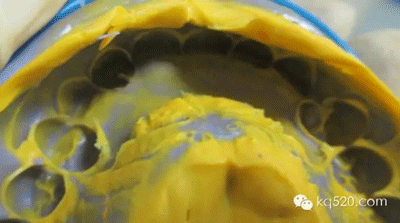

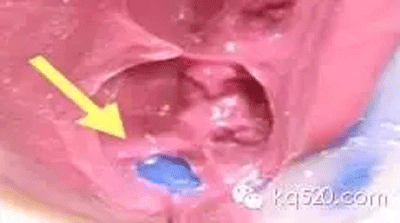

七、氣泡、空腔、印模咬穿現(xiàn)象

這三項(xiàng)也是較常見的缺陷問題，可根據(jù)缺陷存在的牙體位置來判斷是否重取。一般只要不產(chǎn)生在切角、牙尖，面積較小者均是可后期修整，不需要重取。

• 氣泡

• 空腔

• 咬穿

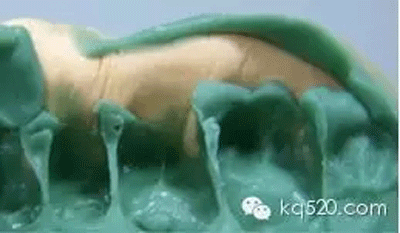

八、牙列部位印模發(fā)生變形

表面若發(fā)現(xiàn)有明顯變形處需請(qǐng)臨床重取，若有與正常牙體解剖形態(tài)不符合處，可以參照患者口內(nèi)實(shí)際形態(tài)進(jìn)行確認(rèn)，若患者存在畸形牙，同時(shí)，也請(qǐng)臨床在委托加工單中備注牙位或提供的口內(nèi)照中確保該牙位拍攝清晰，硅膠驗(yàn)收時(shí)公司需參照相關(guān)資料來判斷是否為缺陷。

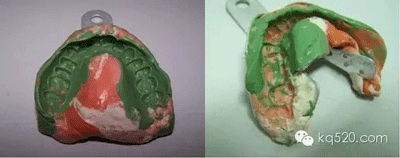

九、印模固化不完全

印模表面出現(xiàn)混色不均勻時(shí)，請(qǐng)臨床用探針檢查其硬度，如發(fā)現(xiàn)固化不完全的情況，請(qǐng)重取硅膠。

十、活動(dòng)義齒未摘除

請(qǐng)臨床醫(yī)生在取模前先摘除活動(dòng)義齒哦，此項(xiàng)也是必須重取硅膠的

最后的最后，如果存在缺陷的半口硅膠不需要進(jìn)行矯治，在不影響咬合的情況下也是可以寄出的，請(qǐng)臨床在委托加工單或中期反饋表中注明僅上頜/下頜矯治，硅膠驗(yàn)收時(shí)可參照該資料進(jìn)行缺陷的評(píng)估。同時(shí)，也請(qǐng)臨床醫(yī)生對(duì)患者進(jìn)行洗牙操作后，再取硅膠模型，使后期矯治器能更好的與牙面貼合。

來源于kq520.com
