藻酸鹽印模材料是一種彈性不可逆的水膠體印模材料。它具有良好的流動(dòng)性、彈性和可塑性，與模型材料不發(fā)生化學(xué)變化，短時(shí)間內(nèi)尺寸變化不大，使用方便等優(yōu)點(diǎn)，價(jià)格優(yōu)廉，是目前臨床使用最廣泛的一種印模材料。目前，大多數(shù)臨床醫(yī)生都會(huì)選擇這一種藻酸鹽材料來制取口腔內(nèi)印模，達(dá)到完成修復(fù)的目的。

關(guān)于藻酸鹽印模材料，我個(gè)人接觸還是比較多的，因?yàn)閯傞_始自己的取模技術(shù)不是太好，有些時(shí)候會(huì)存在這樣那樣的問題，所以自己也虛心請(qǐng)教了一些專門做修復(fù)方面的老師，指點(diǎn)迷津。當(dāng)然了三人行必有我?guī)?，關(guān)于藻酸鹽類材料使用，自己有一些愚見，望各位同行能夠指點(diǎn)，感激不盡。

一、唾液問題。

備完牙，排完齦后，工作區(qū)取模前最好能將該區(qū)域唾液盡可能減少，一般情況可用三用槍輕輕吹干，或者用小棉球捻干，這樣做是排氣，減少氣泡的產(chǎn)生，如果唾液比較多則不利于印模材料的滲入，同時(shí)有唾液的存在，會(huì)形成一個(gè)密閉的小空腔，從而影響印模的準(zhǔn)確性。

二、調(diào)和問題。

藻酸鹽的固化會(huì)隨水溫、室溫的高低而變化，溫度高，總工作時(shí)間、固化時(shí)間會(huì)相應(yīng)縮短;也會(huì)隨水的PH值而變化，PH值小固化時(shí)間縮短，所以建議用PH=7、23℃的蒸餾水來調(diào)和。很多時(shí)候，我們的醫(yī)生在診室尤其是夏天，如果沒有空調(diào)的話，溫度高，凝固快，通常會(huì)手忙腳亂，顧此失彼，從而取出來的模型就存在很多問題。

三、調(diào)和水粉的先后順序。

調(diào)和的時(shí)候，先放水再放粉，這跟灌石膏的方法一樣，水粉先后放的順序不同，其調(diào)和后的效果不一樣。先粉后水調(diào)的，不均勻，氣泡較多;先水后粉調(diào)的，均勻，氣泡少。目前絕大多數(shù)臨床醫(yī)生是不這樣調(diào)和的，畢竟有時(shí)很難掌控那個(gè)度，水多或者粉多，都會(huì)弄得很麻煩，在這里我們可以使用齒科藻酸鹽印模材料自帶的粉勺跟量杯，按照所需的多少比例來調(diào)和，以免造成不必要的浪費(fèi)。

四、調(diào)和的程度。

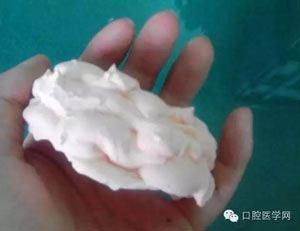

調(diào)和時(shí)，我個(gè)人建議最好能調(diào)成奶油狀，這個(gè)狀態(tài)下，不稀不稠，藻酸鹽的性能達(dá)到最佳，能滲透到各個(gè)組織面。當(dāng)然了這個(gè)沒有絕對(duì)，有些醫(yī)生喜歡稠一點(diǎn)，這也沒問題，但是要注意操作時(shí)間，保證在材料凝固前，能取得完整清晰。

五、必要的解釋說明。

取模前，應(yīng)該詳細(xì)跟患者說明取模時(shí)有啥不適，盡量讓患者放松，告知他(她)該材料對(duì)身體無害，只需配好好自己，放松肌肉即可。加印模材料到托盤時(shí)要注意，不加太多，剛好與托盤相平即可，過多了印模材料會(huì)往后擠，從而引起咽反射明顯。印模材料凝固后，從口中取出來，用清水輕輕將其沖洗干凈，并輕輕甩干，也可以用氣槍隔一定的距離吹干，如果不能立即取模的，可以用濕毛巾蓋在上面，減少其形變的時(shí)間，并爭取盡快灌模。

六、取?；蛘吖嗄Ｏ壬项M還是下頜？

這個(gè)沒有絕對(duì)標(biāo)準(zhǔn)，我的原則是取模先取非工作模，灌模先灌工作模，我的出發(fā)點(diǎn)是考慮工作模的穩(wěn)定性，減少誤差以及形變。

七、印模的檢查修整。

整個(gè)牙列牙合面的印模必須清晰，無氣泡、缺損等缺陷，保證模型咬合時(shí)的精確，印模牙槽骨部分整體也須有一定的深度，保證模型的強(qiáng)度。同時(shí)檢查一下，印模材料與托盤是否有脫離。

八、工作模的灌注及振蕩。

取完印模就得開始灌了，灌模前按照比例調(diào)好石膏(先水后粉)，最好能采用真空攪拌。先灌工作模，少量多次加入石膏，讓石膏由高處向低處流，用小器械(探針、蠟刀)引導(dǎo)石膏流入細(xì)小的空間以防止出現(xiàn)氣泡(振蕩時(shí)，可在橡皮碗上振蕩，一來這樣流出來的石膏又可再利用，二來又可以保持桌面清潔)，特別注意的是如果選用振蕩為人工振蕩(有振蕩器最好)，切勿用力過猛，否則容易導(dǎo)致模型形變，振蕩時(shí)的位置也要選好(托盤柄部)，這樣振蕩的時(shí)候就不會(huì)受力過大，從而減少形變的可能。

九、非工作模的灌注。

對(duì)于非工作模，它只是起對(duì)咬合關(guān)系用，因此，我們可以采用普通石膏來灌注。我常采用以下兩種方法：1超硬石膏與普通石膏混合，這樣就可以減少普通石膏的凝固時(shí)間，靈活性更強(qiáng)。2.底層選用超硬石膏，表層用普通石膏加厚，這個(gè)就要看自己哪個(gè)方便操作了。如果你是在私人診所或者醫(yī)院工作，老板或者管事的，看到后，心里也會(huì)認(rèn)為你是個(gè)會(huì)為團(tuán)隊(duì)省錢省材料的人，或許從后你就因此而得到提拔呢!

十、灌模的厚度。

一般來說，灌到牙頸部上1CM即可，很多臨床醫(yī)生，都喜歡灌的厚厚的一大塊，生怕取模時(shí)把石膏弄斷，其實(shí)你應(yīng)該相信超硬石膏，只要不要太薄，一般不會(huì)斷，灌得時(shí)候?qū)⒎茄牢粎^(qū)有倒凹的地方去除，這樣取石膏模型的時(shí)候就容易得多。如果灌得多的厚的話，常常會(huì)浪費(fèi)掉，你送到加工廠給師傅，師傅還要修正、做代型、上代型釘?shù)鹊取?/span>

(灌太厚了)

十一、取模后的處理。

取完模后，注意工作臺(tái)的清潔以及患者口中殘留的藻酸鹽，告知患者漱口漱干凈，同時(shí)粘在臉上的藻酸鹽對(duì)著鏡子擦拭掉，完善好后續(xù)工作。

來源：KQ88
