澤康高透氧化鋯修復， 要求內(nèi)冠壁的最低厚度是多少？

?很多牙醫(yī)和技師都很關心，全瓷氧化鋯修復，內(nèi)冠壁的最低厚度是多少？以下是一些參數(shù)供參考。

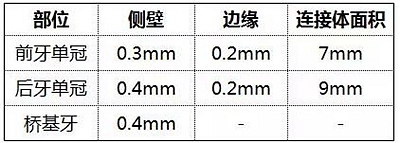

通過上表， 我們可以看到，內(nèi)冠壁的厚度在肩臺處最低可以達到0.2mm。 這個數(shù)據(jù)不僅適合澤康普通氧化鋯，也適合高透氧化鋯，因為兩者的強度是一致的。

所以，牙醫(yī)如果選用高透作為基底冠采用全鋯修復，在備牙的時候，至少要留出以上這些空間。如果采用常規(guī)修復的話，備牙的時候還必須留出堆瓷的空間。一般情況下，頜面要留出1mm左右的堆瓷空間，以確保美觀和強度。鄰面的堆瓷空間可略微小一點。

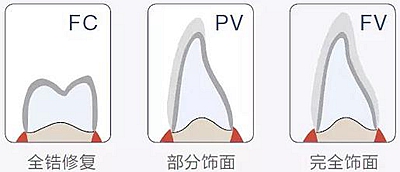

全鋯修復，表面染色

全飾面/部分飾面修復，表面堆瓷

澤康高透氧化鋯的飾面方式有3鐘，牙醫(yī)可以根據(jù)具體情況來確定備牙量 (內(nèi)冠壁的厚度+飾面層的厚度)

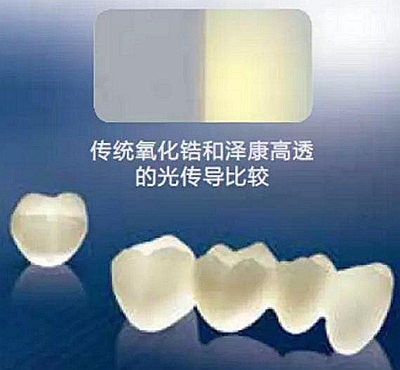

澤康高透氧化鋯通透性增加了， 強度會降低嗎？

按照通常的理解，往往全瓷材料通透性增加了，其強度就會降低。澤康高透氧化鋯同比普通氧化鋯，通透性增加了，強度降低了嗎？

答案為不是！

增加氧化鋁的含量不是獲得更高透明度的唯一的途徑。我們可以觀察到在澤康材料中低于2%的氧化鋁含量其實對氧化鋯的物理性能影響微乎其微。

對于獲得更高透明度，燒結溫度和燒結周期更為重要。

CERCON 澤康和 CERCON ht（澤康高透）的技術參數(shù):

熱膨脹系數(shù)（TEC）

10.5 μm/m·K(25–500°C)

撓曲強度

1200MPa(3點彎曲)

彈性模量（MOE）

210GPa

成分

ZrO2 92%

Y2O3 5%

HfO2<2%

AlO2,SiO2<1%

來源：錦冠橋義齒
