目前有很多關于口腔種植手術術前檢查的綜述和研究。本文將著重闡述在術前診斷中沒有采用三維椎體束CT等三維牙科數字成像技術，僅采用兩維放射影像檢查而造成的潛在種植失敗臨床情況和成因。

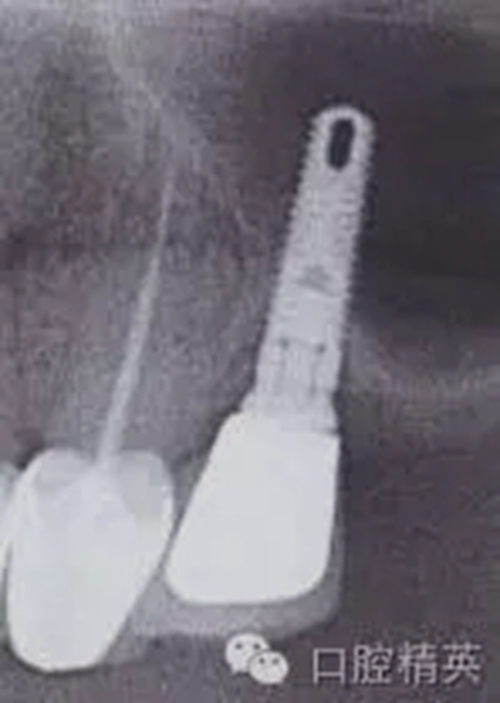

圖1a:術后根尖片顯示種植體傳入左側上頜竇

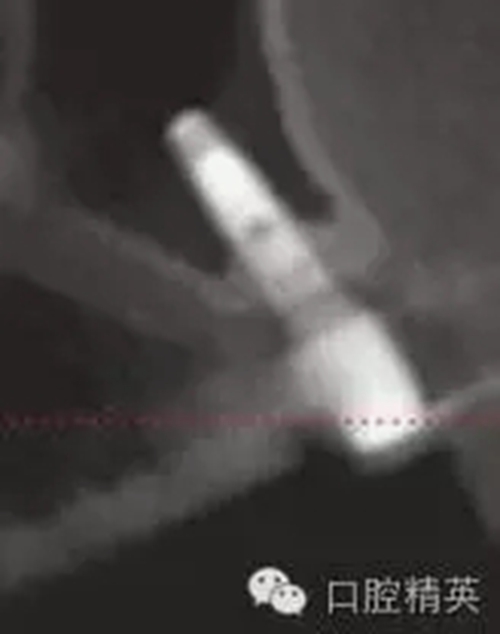

圖1b：術后ICAT三維CBCT從另外一個角度顯示種植體穿入左側上頜竇的情況

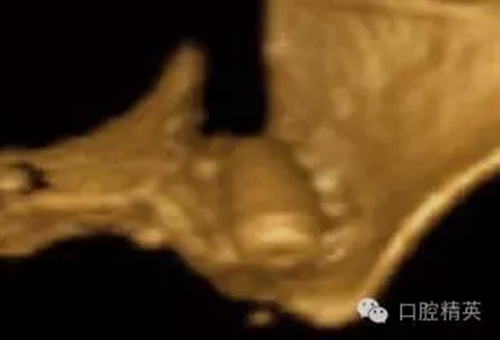

圖1c：術后用ICATCBCT進行三維立體效果再現，顯示種植體穿入上頜竇的實踐情況

近年來，椎體束CT（CBCT）的應用已經逐漸滲透于口腔學的各個領域，它為顱頜疾患的治療檢查增加了一個維度，從而拓展了我們的視野。以CBCT為基礎的牙科成像技術獲取三維數據，通過整合加工，重建沒有變形，放大，沒有解剖結構重疊的立體影像。

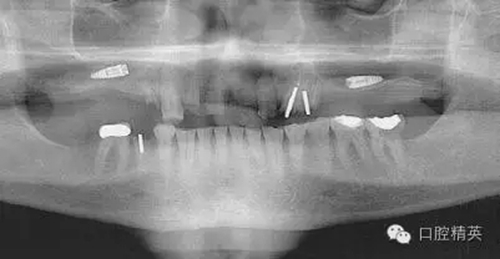

圖2a：術后曲面斷層片顯示兩顆種植體分別異位于左右側上頜竇中

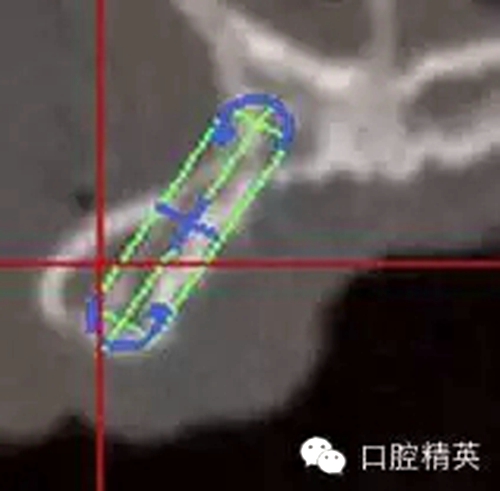

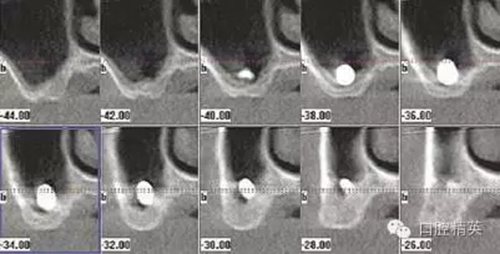

圖2b：術后斷層片顯示一顆種植體異位于右側上頜竇中，ICATCBCT顯示了種植體在上頜竇頰舌方向上的位置對于同一位點，不同角度的圖像可以一一呈現，將猜測拒口腔種植之門外。另外，CBCT對放射線的利用率很高，大大降低了放射劑量，它的放射劑量遠遠小于拍攝全口根尖片（無論是數字牙片還是膠片牙片）的放射劑量。從牙醫的角度，CBCT的應用同樣增加了他們的利潤。

圖3a：術后的三維影像重建給外科醫生對手術入路的回顧以提示。對于這一病例進行了Caldwell-Luc術式，用球鉆在上頜竇側壁做一窗口，直接入路取出種植體。

圖3b：醫生再來臨床觀察到的情況并不能準確的反應粘膜下牙槽骨的真實形態

圖3c：術前用ICAT椎體束CT成像診斷，斷層片顯示6,7號牙頰側牙槽骨根方凹陷，需要再種植體術中或術前植骨

從本質上講，CBCT的應用是一種模式的轉變，對于口腔種植這種需要精確測量的學科尤為重要，CBCT可以使牙醫清楚的了解術區的解剖結構。CBCT牙科成像技術利用先進的科技提供全面患者口腔、頜面解剖結構信息，包括口腔、面部、頜骨、顳下頜關節等，成為全面的治療計劃和可預期的治療效果的基石。

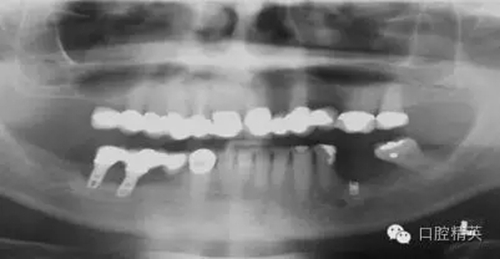

圖4：兩維曲面斷層影像難以獲得精確定位，有的醫生為了避免損傷下頜神經管而應用短種植體。這樣做的結果是增加了修復體-種植體長度比，隨著時間的流逝會造成骨吸收，最終可能導致種植體折斷。骨內折斷的種植體片斷需要手術取出，然后進行植骨，骨質愈合后再次種植，這些步驟不僅創傷大，而其從心理和經濟上都會對患者造成損失。

圖5a：一個失敗的種植體修復體的口內近面觀，25號牙根方頰側骨板裂開，粘膜穿孔。

就種植體失敗的物理機械原因而言，很多研究和綜述文章都顯示對天然牙適用的冠根比概念并不適用于種植修復體。這些文章報道，成功的種植修復和失敗的種植病例在種植體植入時的牙冠－種植體比例并沒有差異。顯然一些牙醫用牙冠－種植體高度比例來推斷種植體預后是沒有科學根據的，起碼就種植體折斷的可能性而言是這樣的。

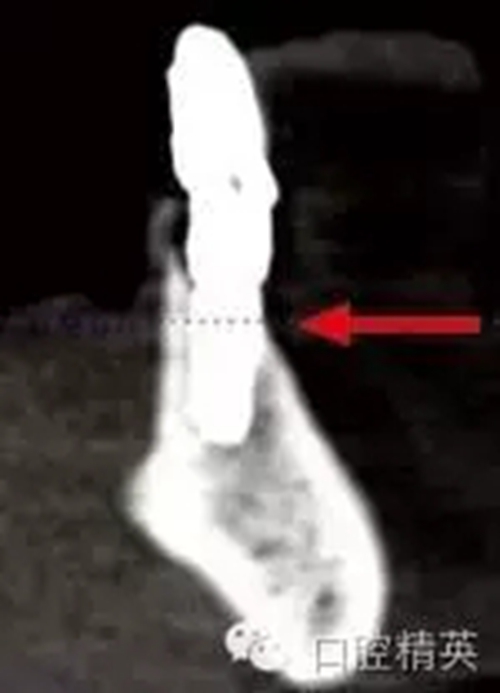

圖5b：術后對25號牙區域進行iCAT CBCT斷層片成像診斷，其結果揭示了種植體和其周圍解剖結構的頰舌向位置關系，顯示嚴重的頰側骨板缺如，至少三分之一的頰側螺紋暴露。

圖5c:CBCT三維立體效果再現顯示了25號牙處嚴重的頰側骨板裂開。

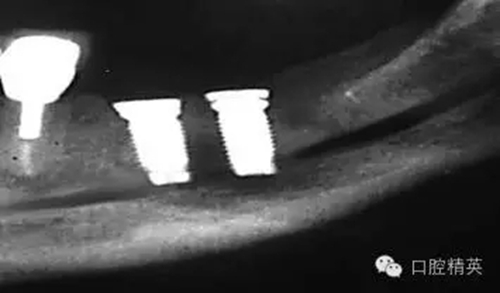

圖6：術后曲面斷層片顯示兩顆種植體侵犯了下頜神經管的皮質骨板。

而且，雖然牙科種植的整體成功率已經很高，獲得預后可靠的單顆或多個牙修復成功和優良的美學效果仍很富挑戰性。隨著牙科種植成為一個愈來愈普及的缺牙修復方式，我們也會遇到越來越多的解剖咬合變異。

影響

正如許多學者和研究機構已經預期的那樣，隨著發達國家人口老齡化的迅速增加，口腔醫生將面對前所未有的缺失牙修復需求，種植體支持的牙頜重建產品和技術的發展速度將大大超越其他牙科領域。近年來，種植牙科，和種植修復已經寫入了口腔專業本科生的教科書，成為研究生教學項目的一部分。

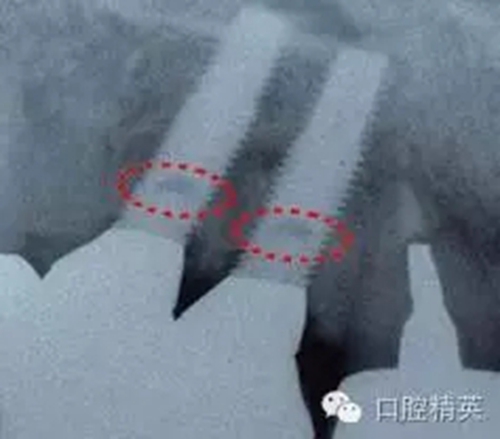

圖7a：6，7號牙種植體（3*15mm）折斷前，從物理學理論上講，種植體骨整合后，基臺螺絲和種植體相連接的支點處是受力時種植體最薄弱的位置。（a）可見6號牙種植體的折斷面，和7號牙種植體上的折裂線

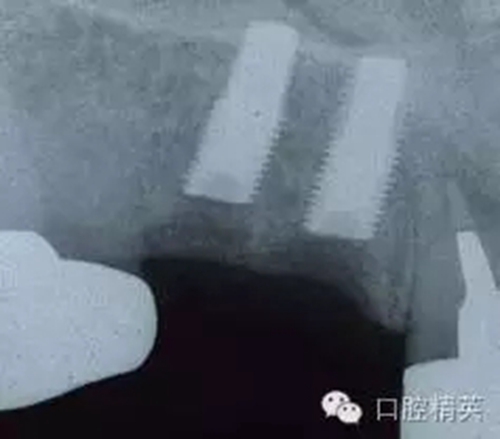

圖7b：6，7號牙種植體折斷后。

很多牙醫，無論是全科還是?？蒲泪t(yī)，無論技術水平如何，都看到了這個進入復雜的口腔種植學競技場的機會，他們往往忽略了CBCT的優勢，從而造成各種各樣的手術失敗和并發癥。

由于感受器位置，解剖結構投照角度，它們的特征和相互關系等差異造成的放大率偏差使傳統的口內，口外放射影像只能給牙醫粗略的兩維印象。傳統的放射影像，如根尖片和全口曲面斷層片很難精確的捕捉復制真實的解剖結構位置。

傳統的兩維放射線片往往存在放大、變形、和解剖結構重疊的現象，清晰性不足，缺乏測量準確性，所以，以此為基礎的解剖結構定位和測量往往有失精準。另外，兩維的影像無法獲得三維立體視覺效果。

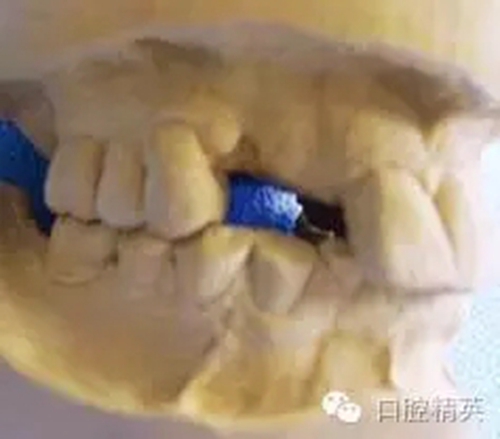

圖7c,d：6，7號牙的回顧性模型分析顯示為了獲得滿意的美學效果牙冠不得不做的很長，從而形成較深的咬合關系。同時可見對

頜牙磨耗嚴重，廣泛。

我們通過文獻和網站檢索獲得了一些關于種植體失敗的研究和綜述文章。一個和僅使用兩維放射診斷（根尖片或曲斷片）有關的常見失敗是上頜竇穿孔。（圖1a-c）通常牙醫由于錯誤的估計了上頜竇底骨量高度而造成幾個毫米的上頜竇底穿孔。一些病例可能沒有癥狀，象圖中所示的這個病例，患者需要嚴格的監控、復查。有些病例則出現并發癥，種植體不得不取出。

有些醫生主張?zhí)匾庵圃焐项M竇穿孔，以獲得“雙層骨皮質固位”，增加種植體初期穩定性。但是，2000年發表的一篇15年的回顧性研究顯示：雙層骨皮質固位的種植體的失敗率比單層皮質骨固位高4倍。失敗原因80%以上為種植體折斷，而其發生于雙側皮質骨固位的種植體的幾率比單層皮質骨固位高3倍。

另一個和醫生僅用兩維放射線檢查造成的特殊并發癥是種植體進入上頜竇。（圖2a-c）可能成為上頜竇異物的有牙齒，牙根，印模材料，牙科器械，近年來又增加了一個—種植體。可想而知，從上頜竇中取出異物對患者來講是創傷很大的。

其他研究也報道過，對于這種病例，唯一的選擇是用根管顯微鏡或Caldwell Luc技術從上頜竇中取出種植體。有些文章報道了如何處理進入上頜竇的種植體，但很少從預防的角度來談這個問題，其實很簡單，術前應該應用CBCT成像檢查。

另外一個棘手的問題和上頜骨前部的解剖結構有關。（圖3）這種病例，從臨床檢查上看，上頜骨量非常豐富，頜骨矢狀斷面呈三角形，符合Scott Ganz醫生所描述的“三角形骨”理論。這一理論幫助確定牙槽骨固有形態，判斷最佳的種植體植入位置。

如這個病例展示的，CBCT斷層掃描揭示了牙槽骨根方的凹陷。這樣就避免了術中的意外，醫生可以在術前完善的計劃，向患者交代清楚手術方法、風險、以及植骨所需增加的相應費用等問題。在兩維的放射影像中是無法預先觀察到這個問題的。僅使用兩維放射診斷帶來的另一個并發癥是種植體折斷。（圖4）前面提過，兩維曲面斷層影像難以獲得精確定位，有的醫生為了避免損傷下頜神經管而應用短種植體。這樣做的結果是增加了修復體-種植體長度比，隨著時間的流逝會造成骨吸收，最終可能導致種植體折斷。

這種情況發生時，骨內折斷的種植體片斷需要手術取出，然后進行植骨，骨質愈合后再次種植，這些步驟不僅創傷大，而其從心理和經濟上都會對患者造成損失。關于修復體—種植體高度比的問題也常導致修復醫生和外科醫生之間的爭執。我們將在后面關于物理機械原因導致的種植體失敗模式的章節中進一步討論關于修復“冠根”比的概念。

其他和術前診斷檢查僅局限于兩維放射影像所帶來的嚴重并發癥有：

頰側骨板裂開或穿孔（圖5a-c）

下頜骨舌側凹陷側穿

鼻腭神經損傷

下頜神經管損傷，輕者也可能造成潛在性的嚴重慢性疼痛，流口水，甚至永久性下唇麻木。（圖6）

引發種植體失敗模式的物理機械原因

近年來有很多關于種植體折斷的原因和物理機械性能分析的研究和綜述。大部分研究的結論指出和天然牙相關的冠根比理論并不適用于種植體的冠-種植體比例。近年來關于天然牙-骨內根長比例，修復體-種植體長度比例的生物力學行為和要求的深入研究和文獻綜述層出不窮。我們在這里將討論和此相關的種植體失敗原因和潛在的物理機械因素。

種植體折斷可能發生于種植體行使功能幾年后，也可能發生于早期。（圖7a,b）對于圖中這一病例，治療計劃是在對患者的咬合關系，未來修復體理化環境，患者咀嚼習慣等充分評估后制定的。種植體折斷后，對該病例進行了回顧性病因分析，上了頜架的模型揭示了過長的頜間距離，和嚴重、廣泛的對頜牙磨耗（圖7c,d）。對于這一病例，醫生仔細評估了所有可得到的回顧性診斷信息，和患者進一步討論交流后，提出了幾個診斷建議和一個過渡性治療方案，其中包括將固定修復改為鑄造可摘局部義齒。

考慮到取出種植體會造成很大的創傷，醫生提出了一個盡量避免增加創傷風險的折中治療方案。治療為：嚴密縫合關閉6號，7號牙種植體周圍軟組織，將種植體埋入休眠。術后即刻戴入塑料過渡活動義齒，術區軟組織穩定后進行鑄造可摘局部義齒修復。

這個病例似乎支持了物理機械原因可能導致種植體折斷的理論。冠根比是否和牙齒的預后相關，修復體-種植體長度比例是否和種植體成功直接相關仍是一直在爭論的話題；但它和其他一些因素，如咬合關系不良，口腔副功能存在或材料存在電化學缺陷等，合并時確實會影響天然牙或種植體的健康。

種植體折斷是口腔種植的潛在危險，尤其是由于化學腐蝕和金屬疲勞造成的鈦種植體的遠期折斷。在仔細閱讀過很多很有啟發的參考文獻后，我們發現很多文獻都支持我們的結論：種植體折斷是多方面原因綜合作用的結果。

這包括: 壓力、張力、剪切力的大小、作用部位、方向、作用頻率和持續時間；種植體在頜骨內的位置；種植體周圍骨質情況；基臺連接部旋轉軸和支點位置；種植體設計；種植體內部結構；在口內行駛功能的時間和口腔環境造成的鈦金屬性能變化；牙齦健康情況，以及種植修復體-種植體比例等。

考慮到和種植體折斷相關的各種因素，無論是物理性的還是生物性原因，我們只能得出一個結論，它很可能發生于對頜牙齒咬合力過重和患者的口腔副功能習慣超過了種植體的支持力時，尤其是隨著行駛功能的時間的延長。

所以，牙醫在推薦種植治療時充分意識到各種不利因素是非常重要的。診斷失誤是造成種植體折斷的最常見原因。

結論

種植體治療的成功和CBCT診斷的相關程度仍需大量的前瞻性研究，雖然我們還不能對此給出結論，臨床上已經有很多證據支持CBCT成像技術對種植術前診斷的幫助。

如果我們考慮到這些種植失敗并發癥的處理往往很困難，有時甚至創傷很大，而且現在牙醫對種植所持的略“狂熱”的態度，我們可以充分體會到術前CBCT診斷的必要性。

基于最新的系列臨床前研究，以及文獻綜述和病例報告，本文作者強烈推薦包括CBCT影像診斷的更加嚴格的術前準備工作。從預防的角度看，這是非?？煽康囊徊?，通過在種植手術前進行CBCT牙科三維影像的獲取和分析可以避免很多會在治療后對患者造成負面影響的并發癥。

對于修復體-種植體長度比例的問題，在沒有其他條件綜合評估的情況下，它不能單獨作為臨床預后的評判指標，盡管我們無法給出明確的意見，我們要意識到，隨著牙科種植的不斷普及，種植失敗，尤其是種植體折斷的現象也越來越多的發生。

本文支持生物機械因素是種植折斷的潛在影響因素之一。我們要能夠充分分析、判斷和種植體折斷有關的各個因素在我們面對的實際病例中的影響。意識到這些不利因素必然會對我們做出更明確的診斷和計劃有所幫助。
