流動性、彈性、可塑性

與模型材料不發(fā)生化學(xué)變化

尺寸變化不大

使用方便

價(jià)格低廉

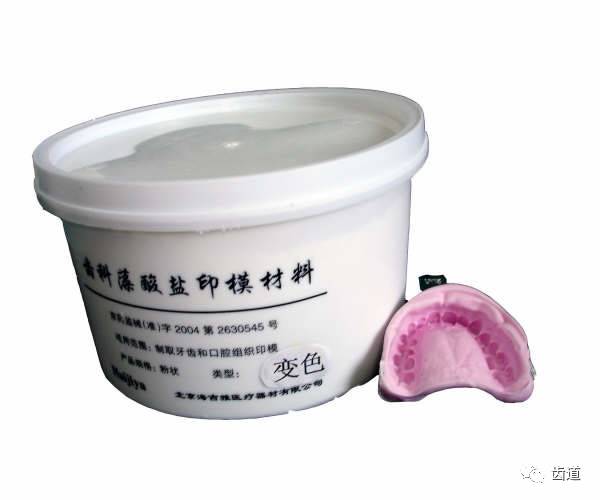

國內(nèi)應(yīng)用最廣泛

ThemeGallery  is a Design Digital Content & Contents mall developed by Guild Design Inc.

一）藻酸：無水D-甘露糖醛酸的聚合體

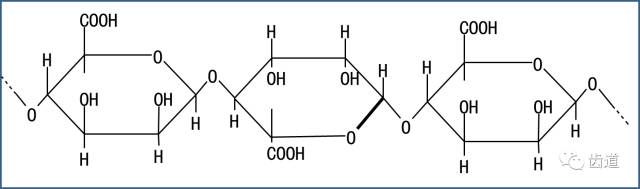

D—甘露糖醛酸結(jié)構(gòu)式

D—甘露糖醛酸結(jié)構(gòu)式

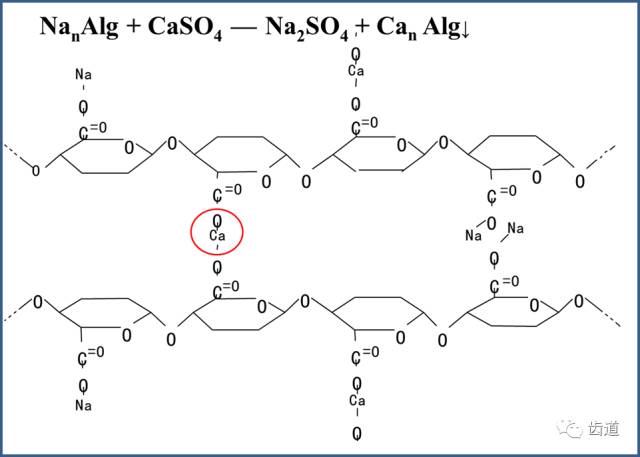

二）藻酸鹽：藻酸與堿反應(yīng) NaOH/KOH

1、與水反應(yīng) 溶膠

2、溶膠黏稠與分子量成正比

3、加入輔助材料

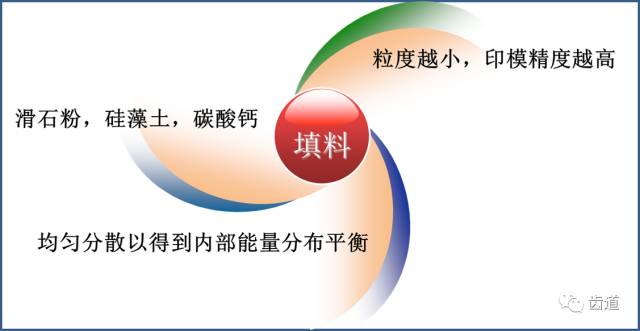

三）填料

四）緩凝劑

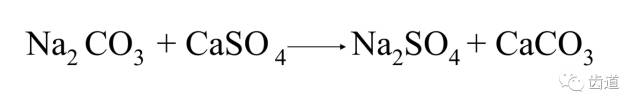

Na2CO3+CaSO4 →Na2SO4+CaCO3↓

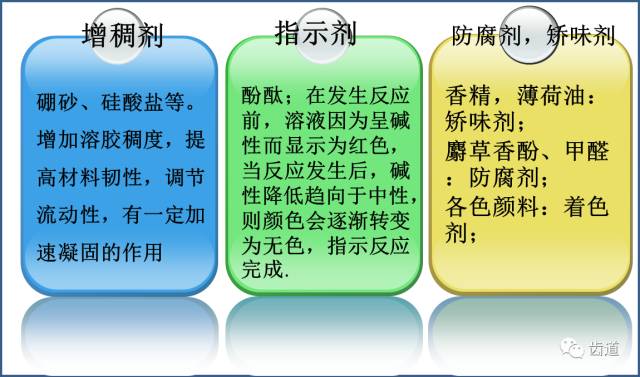

五)、其它成分

一）凝固時(shí)間

1、指材料開始調(diào)和直至獲得必要彈性以便分離取下模型的時(shí)間

2、快凝型印模材料：工作時(shí)間不小于 45s, 凝固時(shí)間1～2 min

常規(guī)型印模材料：工作時(shí)間不小于 60s, 凝固時(shí)間2～4.5  min

調(diào)和后都必須放在托盤內(nèi)并迅速取模；

3、ADA標(biāo)準(zhǔn)規(guī)定室溫20~22度，藻酸鹽印模材料的凝固時(shí)間為2-5分鐘。

二）流動性、彈性及強(qiáng)度

尺寸穩(wěn)定性

1、藻酸鹽在調(diào)拌合適時(shí)在溶膠狀態(tài)具有良好的流動性

2、藻酸鹽印模材料的彈性恢復(fù)性較差

3、我國國家標(biāo)準(zhǔn)和ADA規(guī)定藻酸鹽印模材料的強(qiáng)度不低于0.35MPa，通常為0.5~0.9MPa.

三）尺寸穩(wěn)定性

1、水膠體缺點(diǎn)：體積不穩(wěn)定

2、滲潤和凝溢

凝固后的藻酸鹽印模材料含有大量的水分，水分減少時(shí)印模的體積發(fā)生收縮干裂，凝溢；反之，接觸水后進(jìn)一步吸水導(dǎo)致體積膨脹，滲潤。

3、印模制取完畢應(yīng)立即灌注模型

四）與模型石膏的配伍性：

1、印模首先需用冷水沖洗去除唾液和血液，然后消毒。

2、灌制石膏模型前，應(yīng)去除印模表面滲出物

3、石膏模型凝固后，應(yīng)將模型和印模盡快地分離。

五）可消毒性：在調(diào)和時(shí)水中加入消毒劑，噴霧消毒，2%強(qiáng)化戊二醛或1%次氯酸鈉浸泡10-30分鐘，體積變化在0.1%以內(nèi)

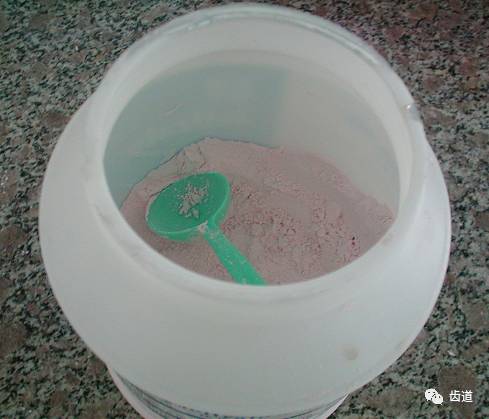

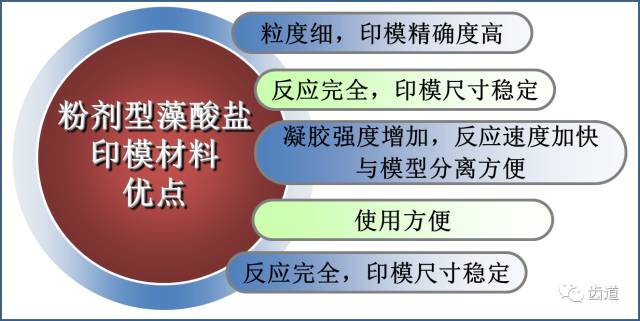

一）粉劑型的應(yīng)用

1. 按廠商說明書推薦的比例，水粉比2:1

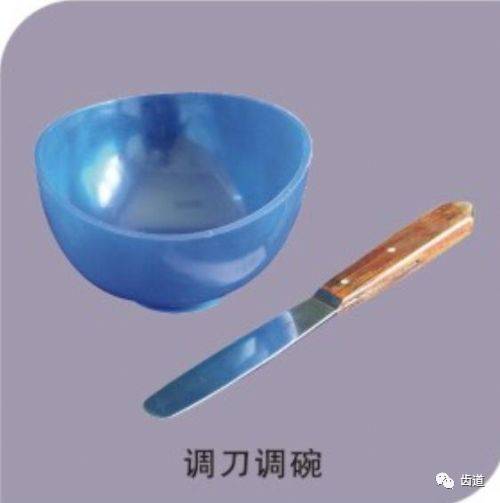

2. 調(diào)合時(shí)間：30～45s

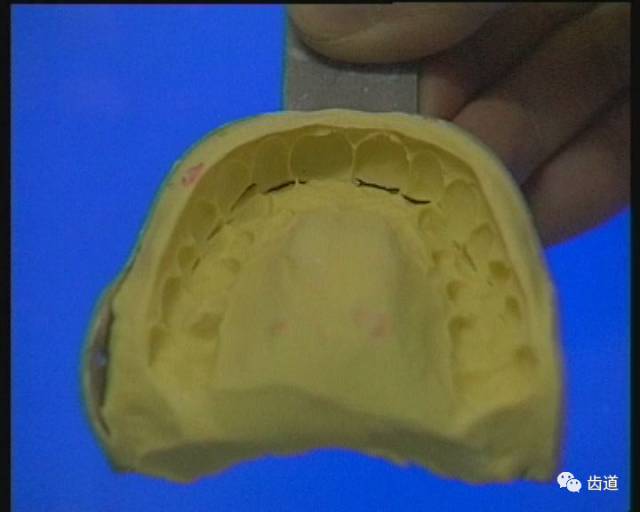

3. 印模在口中凝固1.5-2min取出，沖洗晾干后立即灌注，1小時(shí)后去除印模

4. 注意消毒

5. 材料貯存時(shí)防潮，密封及避免溫度過高

二）糊劑型的應(yīng)用

取制印模時(shí)，按糊劑與膠結(jié)劑體積比1:1～2:1在橡皮碗內(nèi)均勻攪拌，裝入印模托盤，放入口腔3～5分鐘凝固后，取出即成印模

來源于齒道
