貼面粘接的操作步驟！

2015-08-05 義獲嘉偉瓦登特

全瓷貼面粘結(jié)，您選對了么？用對了么？

義獲嘉偉瓦登特公司的IPS e.max系統(tǒng)無人不知無人不曉，尤其是它結(jié)合了美學和強度，讓人印象深刻。

這么好的材料，當然要做最in的修復體，貼面不得不說就是這樣一種修復體。作為鑄瓷材料的專利擁有者，義獲嘉偉瓦登特公司當然有自己的一套完整系統(tǒng)用于粘結(jié)貼面-Variolink N多功能美學水門汀。

接下來跟大家科普一下它的操作方法，好東西用了才知道呦~

Variolink N專業(yè)套裝

Variolink

N 試戴糊劑

IPS

Ceramic Etching Gel 5%氫氟酸來自義獲嘉偉瓦登特

接下來用病例來講解步驟：

以下病例來自于Dr Lukas Enggist / Jürgen Seger (DT),

Principality of Liechtenstein

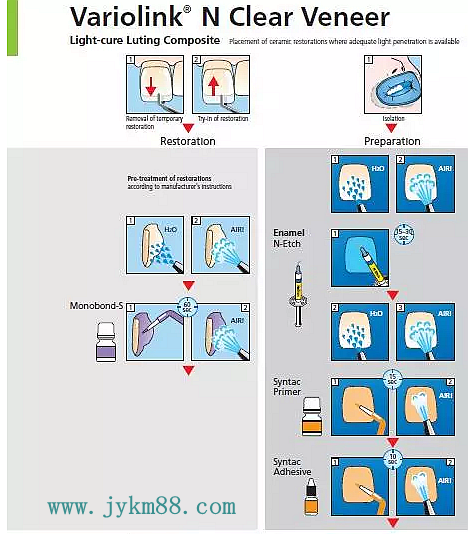

去掉暫時修復體，使用不含氟的拋光膏Proxy fluoride-free（義獲嘉偉瓦登特）清潔拋光，沖洗吹干。

為了獲得更好的美學效果，建議使用Variolink N 配套的試戴糊劑，顏色確認后用水槍將試戴糊劑徹底清洗干凈，并用氣槍吹干牙體組織。

修復體的處理：使用5%氫氟酸IPS Ceramic Etching Gel（義獲嘉偉瓦登特）處理e.max貼面20秒（如果使用長石質(zhì)玻璃陶瓷，酸蝕時間請延長到60s），清水完全將氫氟酸清洗干凈，并吹干修復體。

使用全能處理劑Monobond N 在修復體組織面，確保反應時間達到60s后充分吹干。

在此基礎(chǔ)上可以涂布薄薄一層Helibond（義獲嘉偉瓦登特），有助于后期樹脂水門汀的充分擴散。

使用橡皮障隔離術(shù)區(qū)，橡皮障選用OptraDam（義獲嘉偉瓦登特），最好隔離術(shù)區(qū)后將牙體組織再次清洗吹干。注意：牙體組織不要吹的過干。

使用37%的磷酸凝膠N-Etch(義獲嘉偉瓦登特)酸蝕釉質(zhì)表面，確保磷酸酸蝕的時間，在牙釉質(zhì)的話是15-30s；牙本質(zhì)酸蝕時間是10-15s。

將磷酸凝膠徹底清洗干凈，確保用水清洗的時間至少達到5s。如果牙本質(zhì)暴露，確保牙本質(zhì)不要吹的過干，保證微濕粘結(jié)。

將牙本質(zhì)處理劑SyntacPrimer（義獲嘉偉瓦登特）使用毛刷在牙體組織表面輕刷15s。過量的Syntac Primer請吹均勻，使其充分揮發(fā)滲透。注意：此層不要清洗。

將牙本質(zhì)粘結(jié)劑Syntac Adhesive（義獲嘉偉瓦登特）涂布在Syntac Primer表面，確保反應時間達到10s。之后氣槍吹干。注意：此層不要清洗。

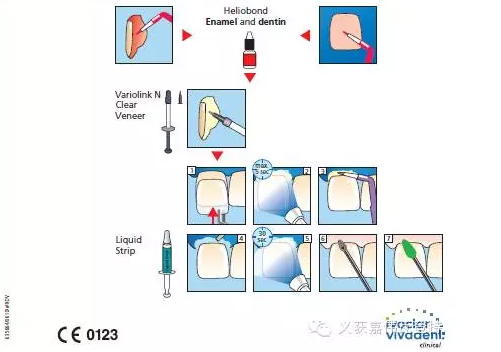

將Helibond牙釉質(zhì)粘結(jié)劑（義獲嘉偉瓦登特）涂在Syntac Adhesive表面，注意僅需要涂薄薄一層。注意：此層不要單獨光照固化，與水門汀一起固化。

將Variolink N純光固化部分樹脂水門汀注射到修復體組織面，如有必要也可將樹脂水門汀少量涂在基牙表面。然后，修復體就位，并保持穩(wěn)定。

修復體就位并保持穩(wěn)定。此時可以用光固化燈點式固化3-4秒。如果使用Bluephase N（1200mW/cm2，義獲嘉偉瓦登特），可以選擇LOW低強度模式的650 mW/cm2。溢出水門汀，可以在凝膠狀態(tài)輕松去除。

為了避免氧阻聚層的行成，在修復體邊緣使用氧阻聚劑Liquid Strip封閉邊緣。

如果使用光強為800 mW/cm2的光固化燈，那么每mm厚度的全瓷修復體和每個面至少保持10s的光照時間。然后，將氧阻聚劑去除。

最后固化完成后，可使用拋光條修整鄰面。修復體邊緣可以使用拋光杯Astropol或OptraPol（義獲嘉偉瓦登特）進行邊緣拋光。

拋光完成后，使用氟保護漆Fluor Protector N氟齒樂（義獲嘉偉瓦登特）完成最后的涂布和保護。

“粘結(jié)貼面并沒有您想象的那么難，只要選對產(chǎn)品，按照廠家說明，你也可以成為美學修復專家！”
