3D打印目前在國(guó)內(nèi)的牙科技術(shù)領(lǐng)域也成為了一種應(yīng)用趨勢(shì)，無(wú)論是修復(fù)還是正畸都有3D打印的身影。本文除了介紹該技術(shù)的應(yīng)用可能外，還著重探討了相關(guān)材料的優(yōu)勢(shì)和劣勢(shì)，讓使用者能夠更加客觀地認(rèn)識(shí)這一技術(shù)應(yīng)用。增材制造技術(shù)，諸如3D打印，在技工領(lǐng)域的應(yīng)用也在不斷地提升。許多制造商都能提供相應(yīng)的打印設(shè)備，其中高能量光照要么通過(guò)光固化成型（stereolithography）技術(shù)要么通過(guò)DLP 技術(shù)（Digital Light Processing 數(shù)字光處理）來(lái)固化液態(tài)材料。牙科模型、必要的可摘牙齒代型甚至可摘的人工牙齦、鑄造支架熔模、種植導(dǎo)板、墊、個(gè)別托盤、暫時(shí)性修復(fù)體和義齒基托，針對(duì)這些應(yīng)用方面都可以在市場(chǎng)上找到相應(yīng)的供應(yīng)商。本文將概述上述應(yīng)用的范圍，并提出相應(yīng)的要求，探討可用材料的優(yōu)勢(shì)和劣勢(shì)，以及牙科技師使用它們可以實(shí)現(xiàn)什么樣的修復(fù)可能。

自IDS（德國(guó)科隆國(guó)際口腔展）2015之后，3D打印也在技工領(lǐng)域成為了一個(gè)重要的趨勢(shì)，但并不是每一個(gè)趨勢(shì)最后都能達(dá)到成功。增材制造（additive manufacturing，對(duì)于這一制造技術(shù)這其實(shí)是比較正確的名稱）技術(shù)包含了多個(gè)組成部分。首先，必須選擇一個(gè)打印機(jī)。大多數(shù)情況下，牙科技師所需要的設(shè)備較小而不昂貴，并且使用的也都是光固化樹(shù)脂材料。下面雖然不是一個(gè)完整的列表，但也包含了大部分目前牙科市場(chǎng)上所出現(xiàn)的打印設(shè)備：Varseo 打印機(jī)（BEGO）、SHERAeco 打印系列（SHERA）、相同構(gòu)造的D30 和D40（Rapid Shape）、pro3dure-fab 系列（dentona）、相同構(gòu)造的Kevvox打印機(jī)系列、LukaPrint、Objet30和Objet260（Stratasys） 以及Xtreme、Xcede、Ultra 和其他EnvisionTEC 打印機(jī)。

其中大部分打印機(jī)采用的是DLP技術(shù)（Digital Light Processing數(shù)字光處理）。這種處理方式的速度非?？欤?yàn)樗菍?duì)一整個(gè)表面進(jìn)行光照，而不是像傳統(tǒng)的光固化成形技術(shù)（stereolithography）那樣采用逐點(diǎn)光照的方式。但是這種方法也存在弱點(diǎn)：一方面，固化的部分懸吊在打印平臺(tái)上，最新一層完成的固態(tài)樹(shù)脂必須與液槽底面分離并粘接在上一層成型的樹(shù)脂層上。在這種情況下產(chǎn)生的力會(huì)導(dǎo)致打印結(jié)構(gòu)的缺陷。另一方面，打印區(qū)域的大小以及在這個(gè)過(guò)程中的分辨率也是有限的。一個(gè)較大的打印區(qū)域會(huì)造成精度的損失。不過(guò)，對(duì)于一個(gè)技工室而言這個(gè)大小還是能夠滿足其需要的。至于模型打印，需要打印機(jī)具有較大的打印區(qū)域和其他方法，例如使用Prodways 公司（法國(guó)）的設(shè)備。

這類技工室專用的小型打印機(jī)所使用的光固化材料，將在本文更加詳細(xì)地被再次介紹，因?yàn)樗鼈兪沁@個(gè)系統(tǒng)第二個(gè)組成部分。第三個(gè)也是最后一個(gè)組成部分是過(guò)程，這其中除了打印還包括打印件的清潔和后固化過(guò)程。

牙科技師所購(gòu)買的3D打印機(jī)并不昂貴，但是它們到底應(yīng)該用于哪些領(lǐng)域？必須使用什么樣的打印樹(shù)脂？如果仔細(xì)觀察，就會(huì)發(fā)現(xiàn)應(yīng)用在各個(gè)領(lǐng)域的要求有著很大的不同。這也是為什么制造商要提供非常全面的樹(shù)脂產(chǎn)品，用于打印模型、甚至帶有可拆卸的模仿牙齦部分、可燃盡的鑄造支架熔模、手術(shù)（種植）導(dǎo)板和各種墊、個(gè)別托盤、臨時(shí)義齒、甚至義齒基托。

這里，首先要區(qū)分醫(yī)療器械產(chǎn)品和技工室材料：作為醫(yī)療器械產(chǎn)品，對(duì)于個(gè)性化產(chǎn)品需要對(duì)材料進(jìn)行測(cè)試和批準(zhǔn)。而對(duì)此會(huì)有相關(guān)的規(guī)定，可參閱醫(yī)療器械法和醫(yī)療器械規(guī)定。在上述應(yīng)用中，只有前兩個(gè)是技工室產(chǎn)品。

對(duì)于患者而言醫(yī)療器械產(chǎn)品必須是安全的。因此，臨床適用性和生物相容性是必需的。然而，后者不是材料的性能。此外，正確的處理過(guò)程與其備受贊賞的應(yīng)用一樣重要。因?yàn)樯锵嗳菪允腔诓牧虾蜕矬w之間的相互作用。在這些樹(shù)脂包裝瓶上可以看到它們不是不危險(xiǎn)的。你會(huì)發(fā)現(xiàn)幾個(gè)不同的警告。感嘆號(hào)代表會(huì)存在一般的健康威脅，例如皮膚和眼睛刺激或過(guò)敏反應(yīng)。但有些材料會(huì)被認(rèn)為是對(duì)環(huán)境有害和有腐蝕性的，甚至是對(duì)健康也有損害。在安全數(shù)據(jù)表中，應(yīng)該描述危害并建議相應(yīng)的保護(hù)措施。所有的這些危險(xiǎn)都由單個(gè)組分（通常是單體、低聚物、引發(fā)劑和添加劑）所引發(fā)。它們應(yīng)該在安全數(shù)據(jù)表中被明確提及。

只有當(dāng)原料通過(guò)照射進(jìn)一步形成聚合物，即復(fù)合材料之后，才不會(huì)造成危險(xiǎn)。為了確保這一點(diǎn)，材料與工藝要一起被批準(zhǔn)，這才能夠確保臨床應(yīng)用所需的機(jī)械性能，這些都應(yīng)該在產(chǎn)品說(shuō)明書(shū)中被描述。如果牙科技師，無(wú)論出于何種原因無(wú)法獲得相關(guān)信息，那么他們就要親自保證，所應(yīng)用的方法可以得到更安全的產(chǎn)品。目前，如果不同材料的制造商僅能提供一個(gè)安全數(shù)據(jù)表，但在使用說(shuō)明書(shū)中存在其他的危害，就會(huì)違背法規(guī)中所規(guī)定的，要確保在工作中達(dá)到最大的安全性的初衷。

下面將介紹各種應(yīng)用情況，并詳解在處理后必須要達(dá)到何種材料特性。

牙科模型

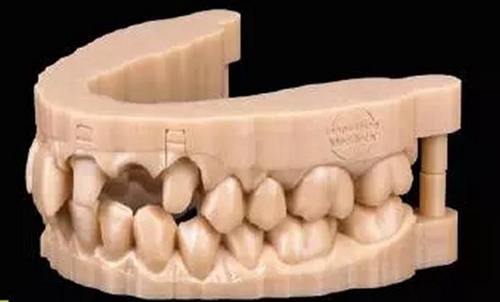

一個(gè)打印模型（圖1）必須提供如同常規(guī)石膏模型一樣的功能：它必須高精確度地反映患者的口腔狀況。此外，根據(jù)目前模型的用途，它需要在壓膜時(shí)能夠承受住一定的溫度。有些用于制作冠和橋修復(fù)體的模型還帶有可拆卸的單顆牙齒代型。這些代型需要單獨(dú)打印，在應(yīng)用時(shí)能夠非常精確地復(fù)位。而這樣的精度首先依賴于打印機(jī)的質(zhì)量，其次還受到樹(shù)脂的粘度和反應(yīng)性，以及打印過(guò)程的影響。除了精度外，對(duì)于熱穩(wěn)定性沒(méi)有更高的要求。對(duì)于一些用戶來(lái)說(shuō)顏色也是非常重要的。大多數(shù)的顏色位于象牙和淺米色色調(diào)之間，但也有灰色材料。另外，足夠的不透明度也很重要，以便可以看清楚表面的細(xì)節(jié)。

SHERA提供了兩種材料，一種用于快速打印正畸模型（SHERAprint-model fast）；另一種用于打印滿足美學(xué)要求的模型（SHERAprint-model plus）。這兩種材料在組成成分方面也有所不同。類似的還有NextDent的兩種模型材料—NextDent Model 和NextDent Model Ortho。其中后者是一種比較不精確的材料，主要被推薦用于真空鑄造中。Dreve公司同樣也提供了兩種樹(shù)脂。然而，它們之間差異卻表現(xiàn)在其他方面：一種用于光波長(zhǎng)為405nm 的打印機(jī)，另一種樹(shù)脂則在365nm 波長(zhǎng)的光照下固化。

牙齦模擬

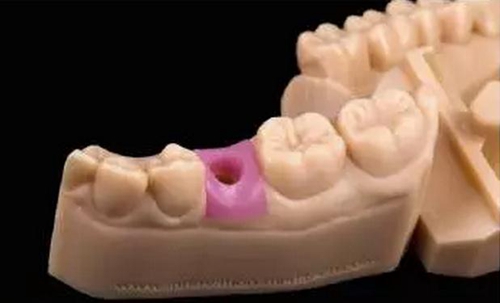

在牙科技工室的模型上牙齦模擬部分（圖2）也被稱作是人工牙齦，可以以最好的方式來(lái)模擬牙齦。對(duì)此，打印材料不僅要具有相當(dāng)?shù)膹椥裕疫€要能夠被修剪。為了確保牙齒就位，它必須具有良好的抗拉強(qiáng)度，同時(shí)也要有足夠的撕裂強(qiáng)度。這是兩個(gè)完全不同的性質(zhì)：

抗拉強(qiáng)度或者斷裂伸長(zhǎng)率以百分比形式來(lái)表示，代表了拉伸程度，也就是在何種程度下材料開(kāi)始斷裂。而撕裂強(qiáng)度代表了一種相反的力，是指單位面積上所需要的進(jìn)一步破壞切口樣品的力。斷裂伸長(zhǎng)率需要拉伸材料，使得牙齒能夠就位并在開(kāi)口處穩(wěn)固就位。但是，如果該材料出現(xiàn)了裂紋，那么撕裂強(qiáng)度就要阻止人工牙齦被完全撕斷。對(duì)于這種牙齒代型對(duì)牙科模型和人工牙齦產(chǎn)生的壓力，Dreve ProDiMed GmbH 獲得了一項(xiàng)專利（EP2499990，US8506297 和JP2012196456），因此如果使用Dreve 的材料，就需要申請(qǐng)?jiān)S可。

鑄造支架熔模

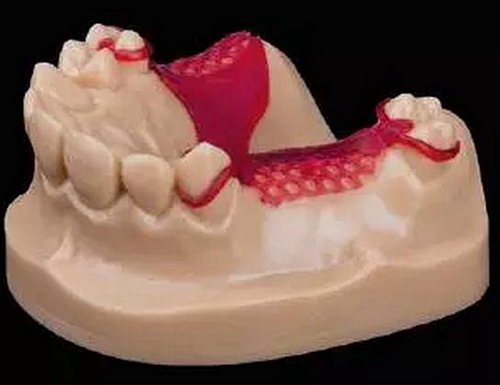

這里將要討論的是最后一個(gè)技工室產(chǎn)品— 鑄造支架的熔模（圖3） 。同樣的，如同牙科模型一樣，這也是一個(gè)非常普遍的應(yīng)用。這種方法以類似的方式長(zhǎng)期以來(lái)被應(yīng)用在首飾制作中：在獲取患者的口內(nèi)情況后，在電腦上進(jìn)行支架的設(shè)計(jì)，然后再打印出來(lái)。去除支撐部分后，將樹(shù)脂熔模包埋。

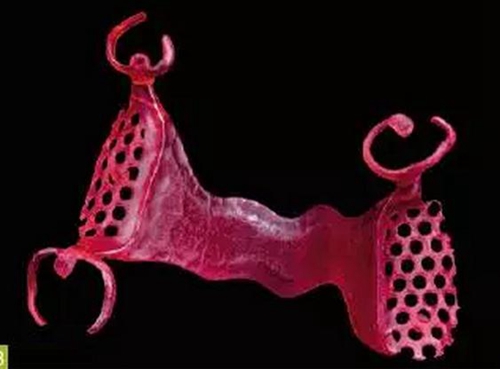

在用熔融的金屬進(jìn)行鑄造時(shí)，樹(shù)脂熔模在短時(shí)間內(nèi)被燃盡無(wú)殘留。在這里，形成較大量的氣體，這可能會(huì)導(dǎo)致在澆鑄材料內(nèi)出現(xiàn)裂縫，所以也同樣需要用金屬填充。在最壞的情況下，整個(gè)過(guò)程必須被重復(fù)進(jìn)行。因此，對(duì)于材料也就提出了非常不同的要求：要盡可能地降低在聚合過(guò)程中產(chǎn)生的收縮，因?yàn)檫@會(huì)使樹(shù)脂件產(chǎn)生應(yīng)力，并造成復(fù)合材料熔模的變形（圖4）。不過(guò)這可以通過(guò)巧妙地利用支撐結(jié)構(gòu)來(lái)抵消。

該材料的可熔融行為必須是已知的 – 殘留物或氣體的形成與熔融金屬接觸是不可接受的。并且，該材料還必須有足夠的強(qiáng)度，以避免在包埋時(shí)發(fā)生變形。精度是所有牙科應(yīng)用的基本要求。BEGO 推出的材料VarseoWax CAD/Cast 具有很高的生坯強(qiáng)度。因此，可以不需要進(jìn)行后固化，這提供了節(jié)省時(shí)間的優(yōu)勢(shì)。盡管如此，還是建議進(jìn)行后固化。此外，所使用的包埋材料還要與這種打印樹(shù)脂相匹配。

種植導(dǎo)板

在這里所描述的一系列應(yīng)用中所涉及的首先是醫(yī)療器械產(chǎn)品，它被歸為I 類產(chǎn)品，因?yàn)樗c機(jī)體相接觸，因此該材料的生物相容性是必要的。

在使用過(guò)程中，要不能產(chǎn)生有害的成分，例如未反應(yīng)的單體或者引發(fā)劑進(jìn)入到患者的唾液內(nèi)或黏膜上。如果在聚合時(shí)，（后）光固化時(shí)間過(guò)短，使用了錯(cuò)誤的波長(zhǎng)或者光固化設(shè)備（后固化）的功率過(guò)小，都會(huì)造成聚合不充分，進(jìn)而產(chǎn)生上述危害。然而，光照時(shí)間過(guò)長(zhǎng)，卻可能根據(jù)樹(shù)脂組成成分的反應(yīng)而導(dǎo)致變形，特別是很多種植導(dǎo)板都需要覆蓋整個(gè)牙弓，這也意味著相對(duì)就會(huì)產(chǎn)生更大的變形。

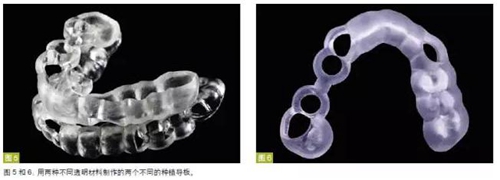

這類材料應(yīng)當(dāng)是透明的，以便于外科醫(yī)生能夠更好地觀察手術(shù)部位（圖5）。另一方面，通常還是希望能夠與牙齒和牙齦形成一定的顏色對(duì)比，例如：SHERAprint-sg 和NextDent SG 為橙色（ 在這種情況下，它們可能是由相同的材料制成）（圖6 中的導(dǎo)板圖片由Dreve 提供）以及BEGO Wax Surgical Guide（蠟外科導(dǎo)板）呈藍(lán)色。這些材料必須足夠硬，以便能夠牢固地固位在牙齒和頜骨上，以及固定住引導(dǎo)預(yù)備鉆的套環(huán)。這方面的應(yīng)用對(duì)機(jī)械性能的要求并不是很高。引導(dǎo)環(huán)需要很高的精度，因?yàn)槠羁赡軙?huì)導(dǎo)致種植體與預(yù)備的種植床不吻合3。而這恰恰是可以通過(guò)導(dǎo)板避免的。因此，該導(dǎo)板在患者口內(nèi)就位要穩(wěn)定而無(wú)晃動(dòng)。而且種植導(dǎo)板的引導(dǎo)環(huán)也不能晃動(dòng)。因此，所需要的孔要盡量小，盡管通過(guò)手操作會(huì)意味著更多的付出。導(dǎo)板能夠達(dá)到的精度由打印機(jī)、打印過(guò)程和樹(shù)脂來(lái)決定。

使用種植導(dǎo)板時(shí)可能會(huì)接觸到血液。因此它們最好是無(wú)菌的。為了這個(gè)目的，在放入引導(dǎo)環(huán)之后，要進(jìn)行消毒或滅菌。如果采用蒸汽滅菌法，可能會(huì)產(chǎn)生熱應(yīng)力，這可導(dǎo)致變形，也會(huì)造成機(jī)械性能的變化。而用環(huán)氧乙烷（EO）進(jìn)行消毒時(shí)，如果還存在自由雙鍵，在某些情況下有毒氣體會(huì)與材料結(jié)合。由此會(huì)影響到材料的特性。因此，如果用EO 滅菌就必須要確保，可能被合成材料吸收的環(huán)氧乙烷在使用前要被釋放出來(lái)，而這需要一個(gè)較長(zhǎng)時(shí)間的存放。通過(guò)β- 或者γ 射線進(jìn)行的放射滅菌法，可持續(xù)地影響所有的合成材料（除了PEEK 和PPS），因?yàn)橥ㄟ^(guò)高能量輻射可以使鍵斷開(kāi)或者重新連接。這通常會(huì)導(dǎo)致脆裂，也會(huì)影響精度和生物相容性。因此，建議最好用乙醇進(jìn)行消毒—快速、高效、無(wú)害。

墊

墊需要承受很高的咬合力。其中磨牙墊恰屬于要求很高的一種應(yīng)用。因此，這方面的推廣需要更長(zhǎng)的時(shí)間，直到真正開(kāi)發(fā)出適合的材料。可以想像，利用增材制造技術(shù)制作這些墊的市場(chǎng)需求會(huì)非常高。因此，曾經(jīng)采用了種植導(dǎo)板材料來(lái)制作墊，當(dāng)然，結(jié)果是令人失望的。除了足夠的強(qiáng)度外，材料的高延展性（>10% 是最小值）以及足夠的沖擊韌性（>15 千焦耳／平方米）也是必不可少的，這些特性可以避免墊的斷裂。銳利的斷緣對(duì)患者也是一個(gè)高風(fēng)險(xiǎn)的危害。

墊的耐磨性尤為重要。由于墊不需要長(zhǎng)期戴在口內(nèi)，所以屬于I類醫(yī)療器械產(chǎn)品。然而，停留時(shí)間和由此產(chǎn)生的潛在風(fēng)險(xiǎn)還是要高于種植導(dǎo)板的。出于美觀性的原因，以及為了能夠替代真空壓膜技術(shù)，需要所應(yīng)用材料要能具有很高的透明度。特別是對(duì)于患者需要較長(zhǎng)時(shí)間佩戴的墊，還希望制造商能夠提供一種合適的修補(bǔ)材料，目前這種修補(bǔ)可能性也正處于測(cè)試當(dāng)中。

另外，墊支撐部分的密合性也很重要：墊的組織面是不能被改變的，但是可以對(duì)它的外面進(jìn)行打磨修整。NextDent 除了提供了NextDent Ortho Splint 外，還推出了另一種材料NextDent Ortho Rigid。這種材料不僅硬度大，而且還具備略高的抗沖擊性。但是這種材料像OrthoDentSplint一樣不是無(wú)色的。有趣的是，NextDent 的所有材料都被歸為Ⅱa 類產(chǎn)品。IIa 類醫(yī)療器械產(chǎn)品具有中度的潛在風(fēng)險(xiǎn)。在這種情況下，它們就無(wú)法像義齒或者牙齒充填物那樣，可以無(wú)限制地戴在口內(nèi)。

對(duì)于某些應(yīng)用來(lái)說(shuō)，柔軟的、高彈性的墊更為適合。在壓膜技術(shù)中對(duì)此使用了如EVAL等的復(fù)合材料。這類材料的彈性模量處于1000MPa的范圍，相反延展性卻為20%。對(duì)于這方面的應(yīng)用，NextDent是唯一的供應(yīng)商，其提供的材料名稱是NextDent Ortho IBT，它也被申請(qǐng)應(yīng)用于正畸方面。

個(gè)性托盤

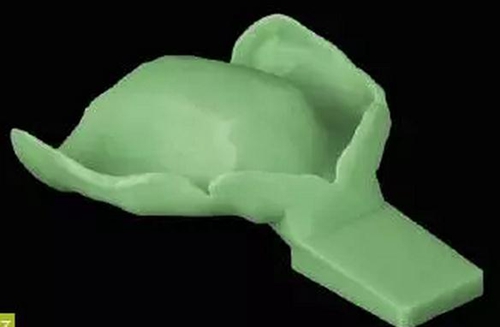

針對(duì)這方面的應(yīng)用，幾乎所有的制造商都能夠提供相應(yīng)的材料。利用增材制造技術(shù)制作的這類托盤，可以完成更為復(fù)雜的幾何形狀（圖7）。雖然這也涉及到醫(yī)療器械產(chǎn)品，但其要求因與患者的接觸時(shí)間短而比較低。如同對(duì)種植導(dǎo)板的描述，完全固化對(duì)個(gè)別托盤來(lái)說(shuō)也尤為重要，因?yàn)橥斜P必須有足夠的硬度，即使印模材料具有很高的粘附力也不會(huì)折斷。因此，托盤柄足夠穩(wěn)定的設(shè)計(jì)是非常重要的。同樣重要的還有硅橡膠（或其他印模材料）對(duì)托盤的粘附。當(dāng)然，它不能留在患者的口腔內(nèi)。為了避免不必要地延長(zhǎng)治療時(shí)間，制作時(shí)間短也是非常重要的一點(diǎn)。

暫時(shí)性修復(fù)體

采用增材制造技術(shù)加工冠和橋修復(fù)體是其在牙科領(lǐng)域的另一個(gè)應(yīng)用。出于節(jié)省時(shí)間的原因，大多數(shù)的牙醫(yī)會(huì)以傳統(tǒng)方式為患者進(jìn)行暫時(shí)修復(fù)。此外，使用高度填充的材料可以不用擔(dān)心患者的咀嚼應(yīng)用，而上文中（ 至少） 大多數(shù)打印機(jī)無(wú)法處理這類材料。不過(guò)，這類產(chǎn)品已經(jīng)出現(xiàn)在市場(chǎng)上了，例如：SHERAprintcb，NextDent 公司的CEO Rik Jacobs（ 一位知名的牙科3D 打印樹(shù)脂制造商）口內(nèi)的一個(gè)冠修復(fù)體就是由NextDent 公司生產(chǎn)的MFH 材料（MFH = 微填充混合材料）制成。該修復(fù)體是由荷蘭TNO 研究院的打印機(jī)打印而成。除了這種MFH 材料，NextDent 還提供了另外一種用于打印臨時(shí)冠橋的樹(shù)脂NextDent C&B。其機(jī)械性能劣于MFH 材料。NextDent C&B 的抗彎強(qiáng)度是85-100Mpa，而NextDent C&B MFH 為100-130Mpa。傳統(tǒng)的材料，例如FixTemp（Dreve）24小時(shí)后的抗彎強(qiáng)度是90Mpa，最終的抗彎強(qiáng)度則是120Mpa。不過(guò)這類打印材料的耐磨性還沒(méi)有給出測(cè)定值。根據(jù)制造商的說(shuō)明，這些材料可以用標(biāo)準(zhǔn)顏色進(jìn)行染色。但是根據(jù)作者的經(jīng)驗(yàn)，染色會(huì)影響樹(shù)脂的固化，進(jìn)而也會(huì)影響打印件的生物相容性。

此外，EnvisionTec 公司提供的一種微混合填充材料E-Dent 也用于暫時(shí)性修復(fù)體的制作。使用這種材料還可以打印貼面。它共有三種顏色可供選擇—A1、A2和A3。填料含量高達(dá)約50%（重量比）。因此，有一個(gè)特殊的體素逐體素的打印方法，其詳細(xì)描述見(jiàn)于使用說(shuō)明書(shū)。在數(shù)據(jù)表中所列出的有關(guān)NextDent C&BMFH 的機(jī)械性能，還需要進(jìn)一步明確，并且達(dá)到對(duì)用于常規(guī)加工的材料所提出的要求。´

義齒基托

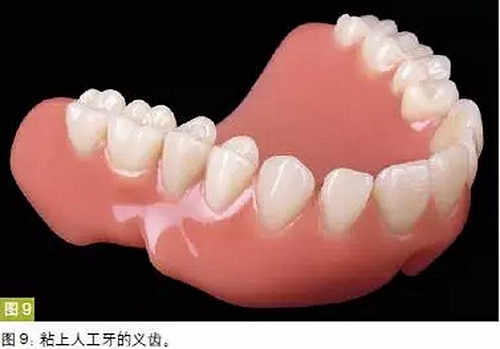

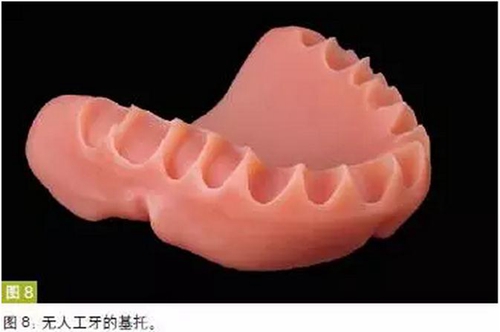

在義齒制作方面如果引入增材制造技術(shù)（圖8）也會(huì)帶來(lái)這樣的問(wèn)題：按照作者的觀點(diǎn)，如果義齒排牙也能夠通過(guò)數(shù)字化達(dá)到所要求的質(zhì)量，那么才能真正實(shí)現(xiàn)義齒發(fā)展的提速（圖9）。因?yàn)槟壳按蛴〉牧x齒，還需要配套的人工牙，當(dāng)然最重要的還是，患者能夠用他的義齒吃飯和說(shuō)話。但是需要明確制作過(guò)程，以及這種材料可以完成什么應(yīng)用。

首先，生物相容性必須保證一個(gè)長(zhǎng)期性，也就是義齒可以佩戴很多年。如果析出有爭(zhēng)議的成分，那么這種產(chǎn)品是不能被接受的。但是打印件的優(yōu)點(diǎn)是，從一開(kāi)始就不包含有甲基丙烯酸甲酯。這種傳統(tǒng)義齒材料的原料含有一種已知的過(guò)敏原，很多人都會(huì)出現(xiàn)過(guò)敏反應(yīng)。此外，與傳統(tǒng)加工方法相比，這種增材制造技術(shù)所產(chǎn)生的收縮也較低。

這些新材料的機(jī)械性能必須特別檢查清楚。如果合成材料滿足ISO 20795-1 的機(jī)械性能要求（彈性模量>2000Mpa，抗彎強(qiáng)度>65Mpa），但經(jīng)驗(yàn)表明還不能確定，在其跌落或修理時(shí)是否會(huì)折斷。此外，斷裂伸長(zhǎng)率（最小10%）和沖擊韌性（>15 千焦耳／平方米，更好的20 千焦耳／平方米）也是有意義的參數(shù)。

另外，義齒的美觀性也是非常重要的，基托的顏色和表面質(zhì)量對(duì)此起到很重要的作用。如果佩戴的舒適度不夠，患者就會(huì)不愿意使用義齒。必要時(shí)需要對(duì)義齒進(jìn)行重襯，而這要求確保襯墊材料與義齒基托之間形成良好的連接。然而，硅樹(shù)脂與硬塑之間的連接也并不簡(jiǎn)單：通常需要基于甲基丙烯酸甲酯的粘合劑才能完成粘接。用于增材制造技術(shù)的樹(shù)脂，一般MMA基的要少于PMMA 基的合成材料。

總結(jié)

增材制造技術(shù)的潛力已在技工中得到確認(rèn)。個(gè)性化的產(chǎn)品能以極高的精度和脫離個(gè)人技能的前提下在短時(shí)間內(nèi)即可加工完成。目前市場(chǎng)上由不同制造商生產(chǎn)的樹(shù)脂已經(jīng)可以在8個(gè)不同的領(lǐng)域得到應(yīng)用。然而，它們尚不能在所有情況下都能達(dá)到完全的信服度。因此可以預(yù)期，在未來(lái)幾年內(nèi)產(chǎn)品范圍仍會(huì)在不斷地被改進(jìn)和擴(kuò)展。

目前由市場(chǎng)上的銷售商提供給用戶的文件和支持存在很大的不同。顯然，在互聯(lián)網(wǎng)所能獲取的相關(guān)產(chǎn)品文件中，有些只是針對(duì)所用材料的安全數(shù)據(jù)表。產(chǎn)品說(shuō)明書(shū)的細(xì)節(jié)深度也有很大的不同。盡管用戶可能讀到的是多達(dá)8頁(yè)的內(nèi)容，那也未必真正是他們想要了解的信息。

返回到我們的第一個(gè)問(wèn)題，增材制造技術(shù)是否能夠讓牙科技師更成功：其貢獻(xiàn)應(yīng)該是多方面的。每個(gè)牙科技工室必須考慮是否自己有足夠加工數(shù)量，以判斷是否值得購(gòu)買一臺(tái)打印機(jī)和用于清潔和后固化的設(shè)備。另外也不要忘記，對(duì)于員工培訓(xùn)和建立必要的經(jīng)驗(yàn)所需要的時(shí)間。然而，這些投資可能會(huì)為自己的技工室打開(kāi)更多的可能性，并且提前嘗試一些新的技術(shù)。選擇正確的打印機(jī)及配套的材料是決定因素，因此在這方面投入的時(shí)間和精力不能吝惜。

但是至少對(duì)于小型的技工室來(lái)說(shuō)，將這方面的加工委托給服務(wù)供應(yīng)商，會(huì)更理性一些。這些加工流程已經(jīng)得到了優(yōu)化，因此最多兩天時(shí)間就可以得到一個(gè)高品質(zhì)的修復(fù)體件。

來(lái)源： 世界牙科技術(shù)
