1，電源開關                     2，轉速顯示屏

3，逆時針啟動鍵                 4 ，＞30000轉速啟動鍵

5 ，轉速調節旋鈕                6 ，水平臂固定鍵

7 ，模型觀測臺固定鍵            8 ，垂直臂高度調節旋鈕

9 ，深度操作桿                  10 ，電控永磁關節

11 ，電控磁力固定盤             12 ，螺旋測微器

13 ，無刷研磨手機FM4            14， LED燈

15 ，研磨手機固位螺釘           16 ，垂直臂高度固定旋鈕

17， 模型固位底座               18， 模型固位旋鈕

19 ，模型觀測角度固定桿         20 ，腳踏開關

MVK FG2-FM4精密研磨儀安裝

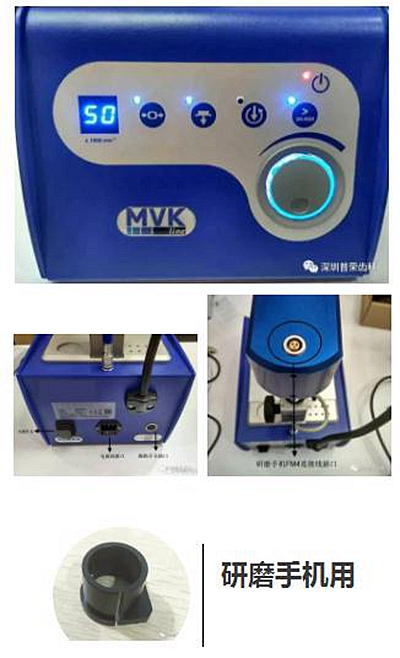

1，逆時針旋轉手機固位螺釘后，先將研魔手機用黑色塑料夾具放置在研磨手機固位處，然后輕輕放入研磨手機，隨后順時針旋轉研磨手機固位螺釘（15）鎖緊研磨手機。

特別注意：輕輕鎖緊不能太用力，否則容易板壞手機固位螺釘（15）

2，在MVK研磨儀頂部手機電源插口處插入研磨手機電源線插頭，特別注意：紅色標記對齊，請輕輕插入即可，不需扭轉，取下時，只需輕輕拔出即可。

3，放置模型固位底座（17），調整模型觀測角度固定桿（19）向左邊扳動為鎖緊，向右邊扳動為打開。特別注意：不需要扳動到最右，感覺鎖緊就可以，用力扳動固定桿容易損害。

4，插入腳踏開關連接線，對齊接口插入腳踏開關插口。

MVK FG2-FM4精密研磨儀使用說明：

1．打開電源開關（on/off switch）紅色燈亮表示電源打開，轉速顯示屏亮。

2．按下水平臂固定鍵（6），燈亮表示水平臂已固定，不能移動，燈滅表示水平臂可以自由活動。

3．按下模型觀測臺固定鍵（7），燈亮表示模型觀測臺已固定，不能移動，燈滅表示模型觀測臺可以自由活動。（注意：長時間開啟模型觀測臺固定功能機體會有輕微的發熱現象，屬于正常）

4．按下逆時針啟動鍵（3），燈亮表示無刷研磨手機FM4逆時針轉動（注意：此時＞30000轉速啟動鍵不可選），撥動轉速調節按鈕（5），最大可調至30000轉。燈滅表示無刷研磨手機FM4順時針轉動（注意：此時＞30000轉速啟動鍵可選，＞30000轉速啟動鍵燈亮表示最大轉速可調至30000-50000轉；＞30000轉速啟動鍵燈滅表示轉速在0-30000轉之間）。

重要注意事項：在改變順時針或者逆時針方向旋轉的時候，手機轉速要歸零，延長機器使用壽命。

說明：螺旋測微器（11）控制垂直高度，逆時針方向到極限，垂直高度歸0。

來源：原創 saiyaren
