金屬

鎳過敏癥——流行病學(xué)

¤¤鎳是一種過敏原，能夠產(chǎn)生速發(fā)或遲發(fā)型過敏反應(yīng)。鎳已經(jīng)被發(fā)現(xiàn)是工業(yè)化社會(huì)普通人群中最常見的化學(xué)接觸過敏源。鎳的接觸途徑可以是皮膚、黏膜、飲食、吸入或種植體。產(chǎn)生鎳過敏癥（NAH）的風(fēng)險(xiǎn)在某些工業(yè)環(huán)境和職業(yè)領(lǐng)域內(nèi)很高，而對于普通人群而言，主要來自于廣泛使用的含鎳合金，如首飾、硬幣、工具、家用器皿、牙科合金和種植體。美國和歐洲的皮膚患者中，NAH的發(fā)生率女性約為22%，男性約為4.7%。一些國家NAH的發(fā)生率呈增加趨勢，且多數(shù)為女性，主要是由于含鎳合金首飾或生活用品的使用。嚴(yán)格限定與皮膚長時(shí)間密切接觸的消費(fèi)品中鎳的含量似乎扭轉(zhuǎn)了這種趨勢，至少在年輕的一代中獲得了這種效果。

¤¤特異性反應(yīng)的病史常是刺激物接觸性皮炎，而不是過敏性接觸性皮炎，因?yàn)楹笳咴谔禺愋苑磻?yīng)的人群中比較少見。

正畸治療中鎳的使用

¤¤在正畸治療中鎳是最常用的金屬之一，是不銹鋼絲、超彈性和形狀記憶弓絲的組成成分。在所有奧氏體不銹鋼合金中均含有鎳以穩(wěn)定奧氏體結(jié)構(gòu)。鎳的含量在不銹鋼絲中達(dá)8%～12%，在鎳鈦（Ni-Ti）和含銅鎳鈦絲（Cu-Ni-Ti）中達(dá)55%～65%。弓絲和托槽的金屬成分在不同品牌間存在少量差異。

牙科合金中鎳的釋放腐蝕，實(shí)驗(yàn)室研究

¤¤通過腐蝕或機(jī)械磨損，在合金分解前就會(huì)從正畸裝置中釋放金屬離子進(jìn)入唾液，對正畸固定矯正器的顯微鏡檢查顯示口內(nèi)戴用10個(gè)月后，所有的口內(nèi)金屬裝置中均出現(xiàn)了腐蝕。一些研究報(bào)道了在不同的實(shí)驗(yàn)條件下牙科合金中金屬離子的釋放體外，實(shí)驗(yàn)結(jié)果與臨床的相關(guān)性還需商榷，因?yàn)槿斯さ膶?shí)驗(yàn)條件不能模擬口內(nèi)的真實(shí)情況。但實(shí)驗(yàn)室的研究能夠清楚地說明材料的物理特點(diǎn)，如表面結(jié)構(gòu)、pH和對牙科合金的腐蝕性有顯著影響的表面氧化層的情況。已經(jīng)明確的是金屬表面的鈍性氧化膜能夠減少磨損時(shí)的腐蝕率，拋光、pH低和氯化物含量高的液體能夠通過減少鈍性氧化膜而增加腐蝕。不同種金屬的焊接處易發(fā)生腐蝕，尤其是不同合金間的焊接點(diǎn)更易于腐蝕。通常牙科合金的腐蝕性取決于一些物理和環(huán)境因素，如鎳含量，但并沒有直接比例關(guān)系。

¤¤由于體外實(shí)驗(yàn)中建立腐蝕模型方法上的限制，使體外實(shí)驗(yàn)的結(jié)果不能直接推導(dǎo)到臨床應(yīng)用。實(shí)驗(yàn)證實(shí)口內(nèi)的正畸矯治器存在腐蝕（圖10.1）（見下述），如治療中出現(xiàn)的粘結(jié)材料和牙齒表面的著色就與托槽底板下縫隙的腐蝕有關(guān)。一些學(xué)者還提出著色不僅見于粘結(jié)劑，也見于牙釉質(zhì)。

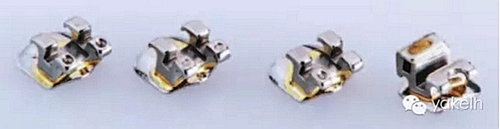

圖10.1 重復(fù)使用的托槽。其顏色的改變提示金屬性能的變化。

¤¤一些實(shí)驗(yàn)室研究模擬全口粘結(jié)正畸托槽，評估平均每日金屬的釋放量，鎳和鉻分別是40μg和36μg，顯著低于美國人平均每日從飲食中的攝入量（300～500μg鎳和5～100μg鉻）。丹麥人每日從飲食中攝入的鎳低于美國人，正常飲食60～260μg/天，高鎳飲食70～480μg /天。

¤¤體外研究已經(jīng)證實(shí)了鎳離子的細(xì)胞毒性，如限制細(xì)胞株的增殖，而體外實(shí)驗(yàn)中鎳離子的濃度遠(yuǎn)高于體內(nèi)。當(dāng)鎳離子濃度與臨床近似時(shí)，能夠影響人口腔上皮細(xì)胞炎癥介質(zhì)的釋放，激活單核細(xì)胞和內(nèi)皮細(xì)胞，抑制或促進(jìn)內(nèi)皮細(xì)胞間粘附分子的表達(dá)。這些發(fā)現(xiàn)的臨床意義迄今還不清楚。

正畸患者體液中的鎳

唾液

¤¤雖然大量的體外實(shí)驗(yàn)已經(jīng)研究了正畸合金的腐蝕性能，但在正畸治療中矯治器在口內(nèi)環(huán)境中的腐蝕性能卻知之甚少。腐蝕產(chǎn)物可以直接通過口腔或胃腸道黏膜吸收。而口腔黏膜對于正畸患者而言是防止口內(nèi)裝置機(jī)械刺激的保護(hù)性屏障（圖 10.2）。

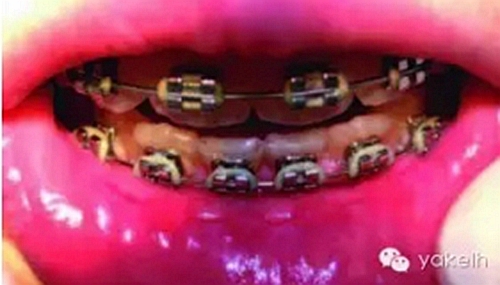

圖10.2 嘴唇上有明顯的固定矯正器的印跡，顯示矯正器與口腔黏膜有密切接觸。

¤¤由于唾液的分泌是持續(xù)不斷的過程，因此研究唾液中金屬離子的含量是十分復(fù)雜的。一些眾所周知的因素如溫度、唾液的質(zhì)和量、菌斑、食物和飲料的理化性能，口腔的健康情況都可能對結(jié)果產(chǎn)生影響。此外，一些生理變量如一天中的不同時(shí)間，一般的健康狀況，飲食和唾液流速也有顯著的影響。因此學(xué)者們認(rèn)識(shí)到在分析唾液樣本中的金屬成分時(shí)，個(gè)體間及個(gè)體內(nèi)部的變量實(shí)在太多。盡管研究方法比較有限，還是有一些學(xué)者研究了正畸患者唾液樣本中金屬離子的水平，發(fā)現(xiàn)治療初期唾液中金屬離子的含量增高，隨治療時(shí)間的推移逐漸降低。另外的研究卻發(fā)現(xiàn)在戴用和沒有戴用正畸矯正器的人群間，唾液中金屬離子的含量無顯著性差異。有學(xué)者提出假設(shè)，在口腔環(huán)境中金屬的表面會(huì)形成一層鈍化膜，減少了金屬離子的釋放。

¤¤有關(guān)唾液中鎳和鉻的濃度大多數(shù)的文獻(xiàn)均認(rèn)為在個(gè)體間及個(gè)體內(nèi)部影響因素很多，唾液樣本以及試驗(yàn)的過程沒有完全的可靠性，因此關(guān)于體內(nèi)正畸矯正器釋放的金屬離子量迄今沒有確定的結(jié)論，似乎少于每日通過飲水和食物攝取的量。

血液/血漿/尿液

¤¤口內(nèi)合金的金屬離子釋放到唾液中，吞咽后是否會(huì)在血液和器官中聚集受到大家的普遍關(guān)注。一些研究試圖闡明正畸患者的血液或血漿中是否含有矯正器中的金屬離子，在這個(gè)研究領(lǐng)域中的研究結(jié)果也是相互矛盾的。一些研究結(jié)果顯示戴全口固定矯正器的患者治療前后血液中的鎳均未達(dá)到可測劑量，另一些研究結(jié)果顯示經(jīng)過2年正畸治療，患者血漿中鉻的含量顯著增高，鎳的含量有增高趨勢，但沒有統(tǒng)計(jì)學(xué)意義，鉻含量增高的幅度遠(yuǎn)低于中毒劑量，其對免疫系統(tǒng)的影響還不清楚。

¤¤對18名正畸患者的研究顯示，戴用正畸矯正器2個(gè)月后，尿液中鎳含量有顯著增高，但這個(gè)發(fā)現(xiàn)的生物學(xué)意義還不清楚，仍需要深入研究。

臨床影響因素

磨損/摩擦

¤¤刷牙可以顯著增加合金中金屬的釋放，尤其是非貴金屬合金和使用牙膏的情況下。雖然這些研究的對象并不包括正畸合金，但令人感興趣的是正畸患者使用牙膏刷牙時(shí)金屬離子的釋放會(huì)全面增加，尤其是從鎳基合金中。雖然實(shí)驗(yàn)室的研究結(jié)果可能和臨床的真實(shí)情況有出入，但建議使用鎳基合金時(shí)，用粗糙度低的牙膏刷牙比較好。有學(xué)者提出假設(shè)，鎳基合金中鎳的高釋放可能是由于刷牙時(shí)合金表面的保護(hù)性氧化層缺失。刷牙會(huì)對口內(nèi)矯正器產(chǎn)生機(jī)械性刺激，如弓絲的移動(dòng)、托槽和結(jié)扎絲間的摩擦，都可能會(huì)加速腐蝕，進(jìn)而加速矯正器中金屬離子的釋放。

重復(fù)使用

¤¤重復(fù)使用的托槽釋放更多的金屬離子，這可能是由于托槽受到的為了去除托槽底板粘結(jié)劑的熱處理。有假設(shè)提出焊接，合金的多孔性和合金成分的顆粒大小在不同的品牌中有所不同，也有報(bào)道不同品牌托槽間結(jié)扎翼和底板材料存在不同。由腐蝕和重復(fù)使用產(chǎn)生的鎳釋放可以發(fā)生在表面下方5～10μm。

來源:多爾特 口腔領(lǐng)航
