本次小課堂以CAMLOG® Promote Plus 種植體（?4.3, L13）為例，逐步講解種植體閉合式和開窗式取模流程，并對常見問題進行解答。

1、CAMLOG閉合式印模桿產品特點：

a. 閉合式印模桿（圖1）螺絲就位擰緊時，螺絲頂端可與印模桿頂部齊平，可用肉眼判斷是否就位（圖2）

圖1：閉合式印模桿

圖2：印模桿螺絲完全就位圖示

b. 閉合式印模桿配有機翼狀的印模帽，取下口內托盤時可將印模帽與印模材一同取出，印模帽的特殊設計可起到抗旋轉、防止印模材回彈、使印模桿精準就位的作用，可提高閉合式取模的精確度。

c. 閉合式印模桿分為標準型與平臺轉移型（PS 型），為美學修復提供多種解決方案。

2、閉合式取模過程

步驟1：

取下愈合基臺，將閉合式印模桿旋入種植體，旋緊印模桿螺絲，直至螺絲頂端與印模桿頂部齊平，即可確認印模桿已經完全就位。

步驟2：

閉合式印模桿完全就位后（圖3），將印模帽佩戴在上面（卡槽就位），將帶有印模材的托盤置入口內，等待印模材凝固（圖4）。

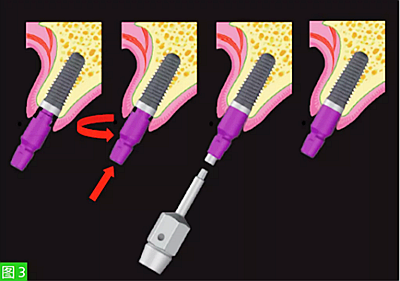

圖3：連接閉合式印模桿

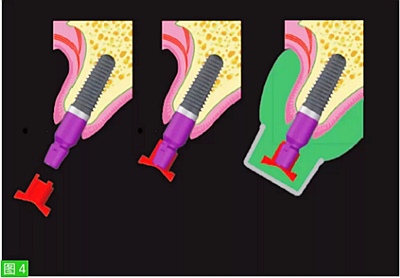

圖4：安裝印模帽

步驟3：

待印模材凝固后，從口內取出托盤，嵌在印模材內的印模帽被一同取出?？谕鈱㈤]合式印模桿與種植體替代體連接后，將印模桿反插入嵌在印模材中的印模帽內即可（圖5-6）。

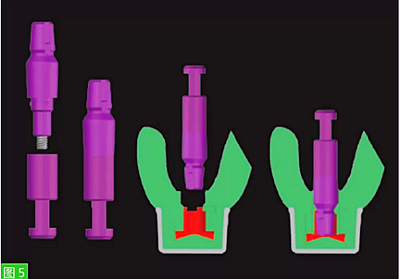

圖5：連接替代體，反插閉合式印模桿

圖6： 口內連接閉合式印模桿。M. Stimmelmayr德國

3、CAMLOG開窗式印模桿產品特點

a. 在患者開口度小的情況下，可用六角扳手將印模桿螺絲截?cái)?mm，進行精確開窗式取模。

b. 開窗式印模桿分為標準型與平臺轉移型（PS 型），為美學修復提供多種解決方案。

4、開窗式取模過程

步驟1： 取下愈合基臺，將開窗式印模桿旋入種植體，旋緊印模桿螺絲（圖7）。

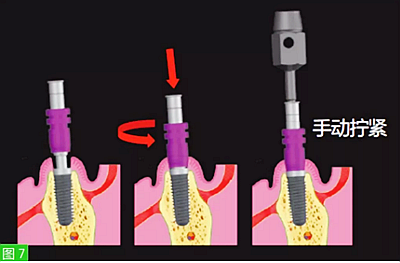

圖7：連接開窗式印模桿

步驟2： 開窗式印模桿完全就位后，將帶有印模材的個性化托盤置入口內，等待印模材凝固后，用六角扳手將開窗式印模桿的螺絲旋松，嵌入印模材內的開窗式印模桿連同個性化托盤一同從口內取出。最后在托盤內連接種植體替代體與開窗式印模桿（圖8-10）。

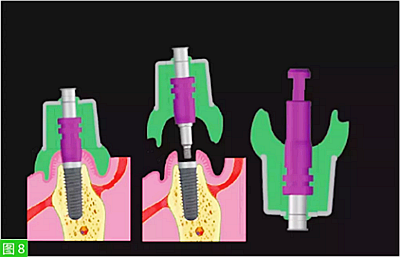

圖8：口內取出托盤，連接替代體

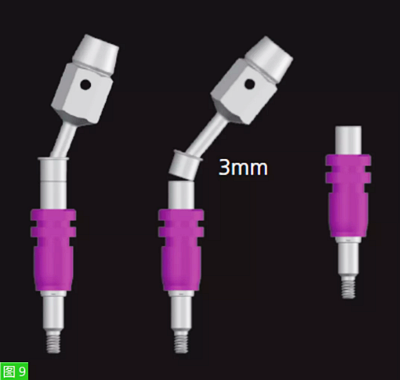

圖9：用六角扳手截?cái)?mm高的螺絲高度

圖10：口內圖9：用六角扳手截?cái)?mm高的螺絲高度。 連接開窗式印模桿。M. Stimmelmayr，德國

5、CAMLOG 印模桿使用小貼士

Q

Camlog 印模桿的型號怎樣選擇？

A

為了方便種植醫生及助手選擇使用，只需要選取與種植體直徑相同的印模桿直徑即可。

Q

Camlog 印模桿在口內與種植體連接好后，需要拍根尖片確認就位位置嗎？

A

閉合式取模：閉合式印模桿的螺絲充分旋入后，螺絲頂端與印模桿頂端平齊時，可判斷為此印模桿已經完全就位，可以用肉眼判斷，無需拍根尖片確認。開窗式印模：連接好開窗式印模桿螺絲后，也需要拍根尖片確認就位位置。但相比于其他常規印模桿，Camlog 種植系統特有的三向方槽“ 管套管” 的連接方式，可大大增加修復配件的就位手感，減少連接誤差。

重要提示：具有平臺轉移功能的PS 型印模桿不提供?3.3 窄頸種植體的適用型號，此時可使用?3.3 直徑的標準型印模桿進行取模。

信息來源：世界牙科技術
