義獲嘉偉瓦登特公司的IPS e.max系統(tǒng)無(wú)人不知無(wú)人不曉，其杰出的美觀性和仿真性已成為為嵌體、全瓷冠和貼面等間接修復(fù)體的標(biāo)準(zhǔn)，是操作簡(jiǎn)便、美觀實(shí)用的理想結(jié)合。

這么好的材料，當(dāng)然要有最好的修復(fù)體，而貼面就是這樣一種修復(fù)體。作為鑄瓷材料的專利擁有者，義獲嘉偉瓦登特公司也有自己的一套完整系統(tǒng)用于粘結(jié)貼面——Variolink N多功能美學(xué)水門汀。

1,產(chǎn)品介紹

Variolink N多功能美學(xué)水門汀

美學(xué)雙固化/光固化樹(shù)脂水門汀Variolink N 是一款經(jīng)過(guò)多年試驗(yàn)，臨床檢驗(yàn)并多次得到國(guó)際承認(rèn)的水門汀粘固系統(tǒng)。具有高度美學(xué)粘固、顏色豐富，效果穩(wěn)定和?高度X線阻射，便于檢查的優(yōu)點(diǎn)。

Variolink N 系統(tǒng)專門滿足間接修復(fù)體美學(xué)粘固的需求，擁有杰出的臨床效果，主要適用于間接全瓷修復(fù)體。

例如：

貼面

嵌體/高嵌體

全冠

不含金屬的全瓷橋

?IPS 易美系統(tǒng)二矽酸鋰修復(fù)體（LS2）

?IPS Empress系統(tǒng)的白榴石修復(fù)體

?玻璃加強(qiáng)型纖維樁

Variolink N多功能美學(xué)水門汀已經(jīng)到貨啦，有需要的朋友可以聯(lián)系我們選購(gòu)。

2,相關(guān)產(chǎn)品

1、Variolink N專業(yè)套裝

2.Variolink N 試戴糊劑

3. IPS Ceramic Etching Gel 5%氫氟酸

3,操作方法

接下來(lái)跟大家科普一下它的操作方法，好東西用了才知道呦~

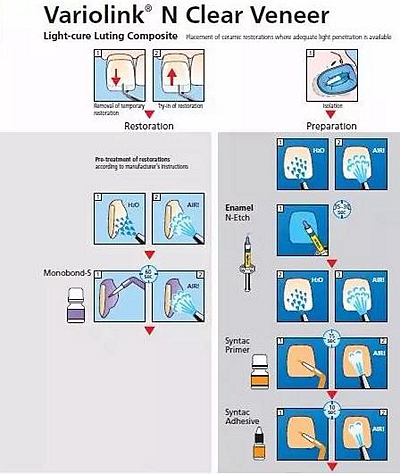

先來(lái)看一下流程圖：

接下來(lái)用病例來(lái)講解步驟：

1. 去掉暫時(shí)修復(fù)體，使用不含氟的拋光膏Proxy fluoride-free（義獲嘉偉瓦登特）清潔拋光，沖洗吹干。

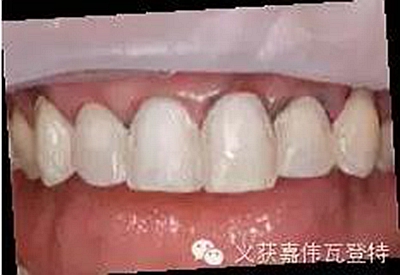

2.為了獲得更好的美學(xué)效果，建議使用Variolink N 配套的試戴糊劑，顏色確認(rèn)后用水槍將試戴糊劑徹底清洗干凈，并用氣槍吹干牙體組織。

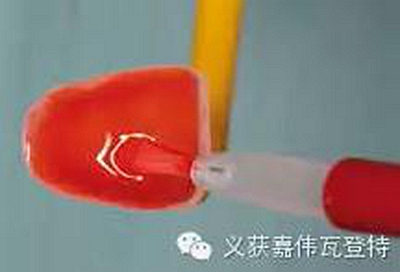

3.修復(fù)體的處理：使用5%氫氟酸IPS Ceramic Etching Gel（義獲嘉偉瓦登特）處理e.max貼面20秒（如果使用長(zhǎng)石質(zhì)玻璃陶瓷，酸蝕時(shí)間請(qǐng)延長(zhǎng)到60s），清水完全將氫氟酸清洗干凈，并吹干修復(fù)體。

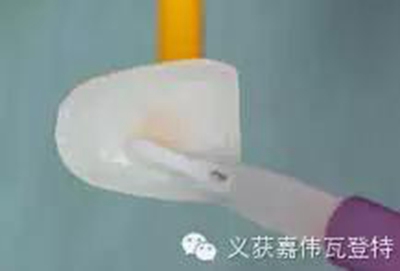

4.使用全能處理劑Monobond N 在修復(fù)體組織面，確保反應(yīng)時(shí)間達(dá)到60s后充分吹干。在此基礎(chǔ)上可以涂布薄薄一層Helibond（義獲嘉偉瓦登特），有助于后期樹(shù)脂水門汀的充分?jǐn)U散。

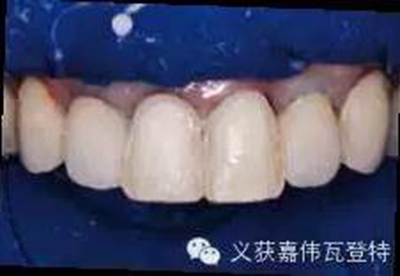

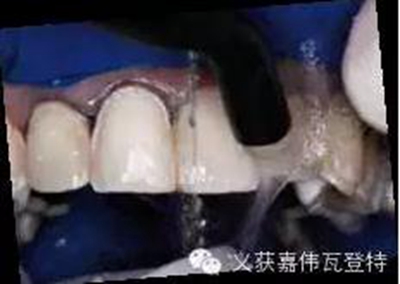

5.使用橡皮障隔離術(shù)區(qū)，橡皮障選用OptraDam（義獲嘉偉瓦登特），最好隔離術(shù)區(qū)后將牙體組織再次清洗吹干。注意：牙體組織不要吹的過(guò)干。

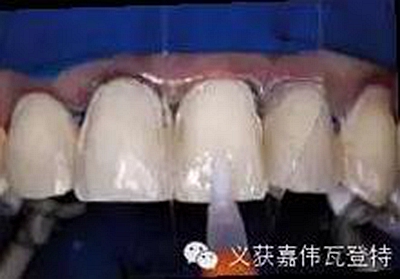

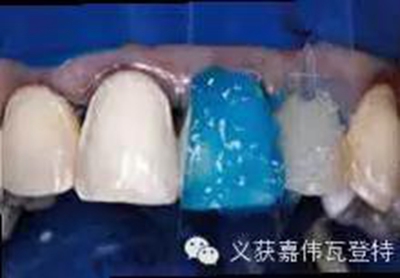

6.使用37%的磷酸凝膠N-Etch(義獲嘉偉瓦登特)酸蝕釉質(zhì)表面，確保磷酸酸蝕的時(shí)間，在牙釉質(zhì)的話是15-30s；牙本質(zhì)酸蝕時(shí)間是10-15s。

7.將磷酸凝膠徹底清洗干凈，確保用水清洗的時(shí)間至少達(dá)到5s。如果牙本質(zhì)暴露，確保牙本質(zhì)不要吹的過(guò)干，保證微濕粘結(jié)。

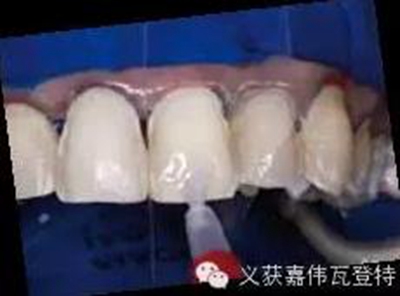

8.將牙本質(zhì)處理劑SyntacPrimer（義獲嘉偉瓦登特）使用毛刷在牙體組織表面輕刷15s。過(guò)量的Syntac Primer請(qǐng)吹均勻，使其充分揮發(fā)滲透。注意：此層不要清洗。

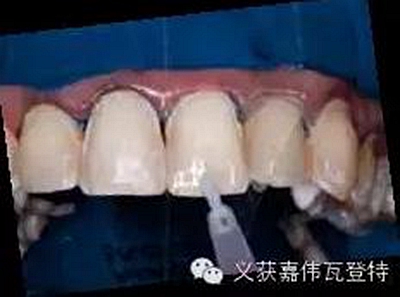

9.將牙本質(zhì)粘結(jié)劑Syntac Adhesive（義獲嘉偉瓦登特）涂布在Syntac Primer表面，確保反應(yīng)時(shí)間達(dá)到10s。之后氣槍吹干。注意：此層不要清洗。

10.將Helibond牙釉質(zhì)粘結(jié)劑（義獲嘉偉瓦登特）涂在Syntac Adhesive表面，注意僅需要涂薄薄一層。注意：此層不要單獨(dú)光照固化，與水門汀一起固化。

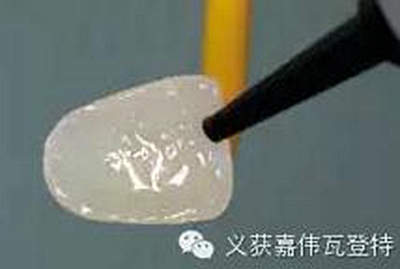

11.將Variolink N純光固化部分樹(shù)脂水門汀注射到修復(fù)體組織面，如有必要也可將樹(shù)脂水門汀少量涂在基牙表面。然后，修復(fù)體就位，并保持穩(wěn)定。

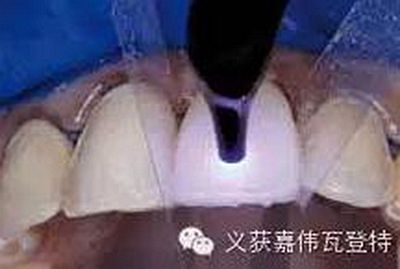

12.修復(fù)體就位并保持穩(wěn)定。此時(shí)可以用光固化燈點(diǎn)式固化3-4秒。如果使用Bluephase N（1200mW/cm2，義獲嘉偉瓦登特），可以選擇LOW低強(qiáng)度模式的650 mW/cm2。溢出水門汀，可以在凝膠狀態(tài)輕松去除。

13.為了避免氧阻聚層的行成，在修復(fù)體邊緣使用氧阻聚劑Liquid Strip封閉邊緣。

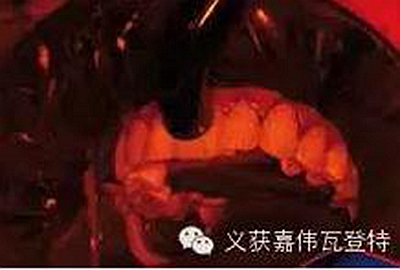

14.如果使用光強(qiáng)為800 mW/cm2的光固化燈，那么每mm厚度的全瓷修復(fù)體和每個(gè)面至少保持10s的光照時(shí)間。然后，將氧阻聚劑去除。

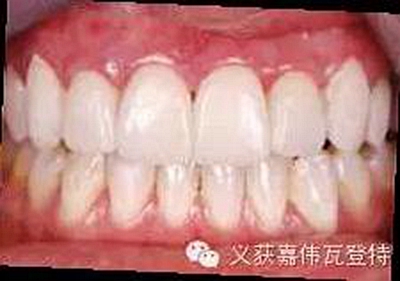

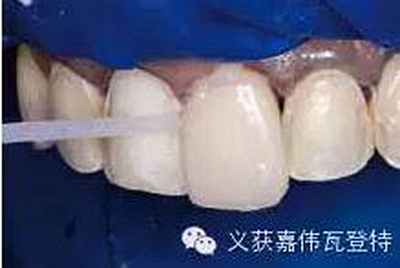

15.最后固化完成后，可使用拋光條修整鄰面。修復(fù)體邊緣可以使用拋光杯Astropol或OptraPol（義獲嘉偉瓦登特）進(jìn)行邊緣拋光。

來(lái)源:偉嘉華牙科器材
