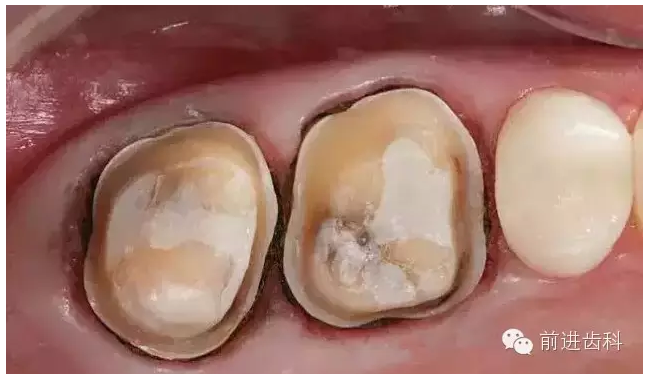

1、首先，臨床方面原因：

（2）石膏的水分比沒按照說明書的指示調(diào)配，導致膨脹系數(shù)不合適，邊緣會和實 際的頸緣有所差距; 應(yīng)嚴格按說明書調(diào)配石膏的水分比。

（3）是用兩種石膏灌制模型，第一層石膏是超硬實膏，第二層是硬石膏或普通石膏，兩層石膏收縮此例不一致，會導致橋體的共同就位道有輕微的改變; 應(yīng)該使用同一種石膏來灌制模型。

（4）不是用超硬石膏灌的模型，一般的硬石膏復(fù)制模型會有些誤差，最好用超硬膏來灌模型。

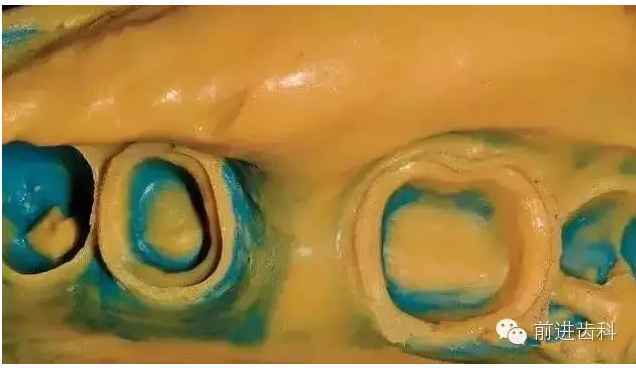

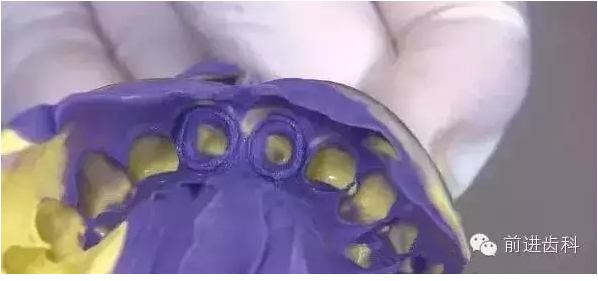

（5）取模后沒有及時灌制模型，印模材料有輕微的收縮導致石膏模型有些偏差。

2、技工方面原因:

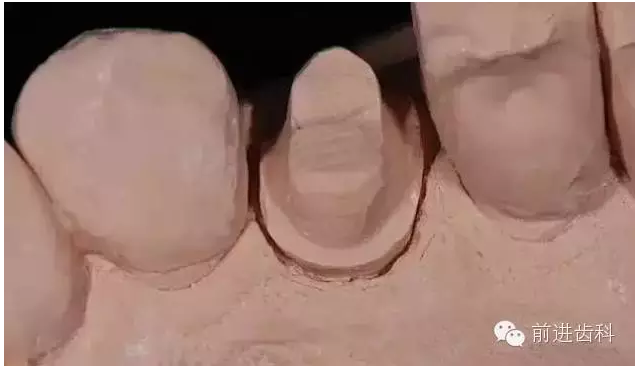

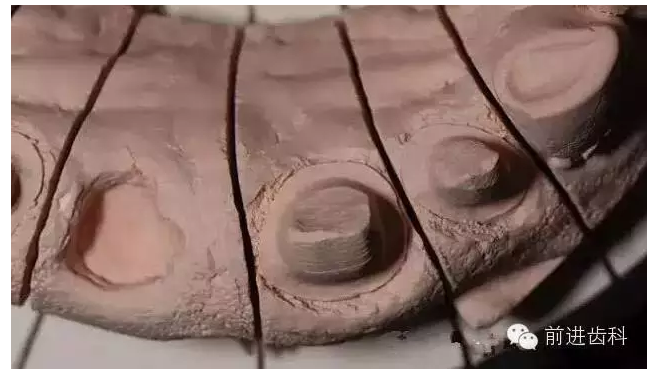

（1）做代型時，代型復(fù)位不準確，代型和底座有縫隙，造成烤瓷牙咬合高和邊緣不密合。

處理方案: 如是代型盒復(fù)位，注意型盒內(nèi)部的清潔，有沒有石膏渣、粉末在型盒內(nèi)，或在代型與型盒接觸部位; 如是代型釘復(fù)位，則要注意代型釘?shù)墓涛豢椎那鍧崳袥]有石膏渣、粉末掉在孔內(nèi)。

（2）代型搖晃，共同就位道有輕微的改變。注意代型釘有沒有粘牢，代型釘之間是否絕對平行; 灌底座石膏的硬度是否合適，水分比是否正確; 如是套釘，注意套和釘是否很密合、松緊是否合適。

（3）切割代型和烤瓷牙形態(tài)修整時磨損鄰牙的接觸點，醫(yī)生戴牙時會形成支點，無法充分就位。

（2）模型石膏的水分比沒按照說明書的指示調(diào)配，導致膨脹系數(shù)不合適，邊緣會和實際的頸緣有所差距。

（3）不是使用超硬石膏灌的模型，一般的硬石膏復(fù)制模型會有些誤差。

（4）灌制模型時，頸緣有氣泡。

（1）醫(yī)生用的是蠟合堤，蠟本身就會有誤差，而且在運輸過程中，變形的機率是非常大的。建議用硅膠做合堤，或者用紅樣膏做合堤，或者將咬蠟放入硬盒中防止運輸中變形，都可以降低咬合的誤差。

（2）醫(yī)生沒給患者戴臨時冠，導致基牙伸長。

（3）有的醫(yī)生取的是局部模型，咬合也會有些誤差，最好取全部模型。

（4）對頜模型不是用硬石膏灌制的，一般的石膏容易被磨損，而且也不準確。

2、技工方面：
