使用有限元分析進行正畸牙移動的模擬是一種經過驗證可行的數字化研究方法，有不少學者已經對正畸牙移動進行過有限元分析，但大多局限于移動初始階段牙齒與牙周膜之間的相互作用分析，并未將托槽與弓絲及其相互接觸關系與正畸牙移動的關系納入研究中，下文就將托槽、弓絲及其相互接觸一起納入研究進行了正畸牙的有限元分析。

1

材料與方法

本研究的目的是開發一種基于有限元分析的模擬長期正畸牙移動的方法，并利用具有真實托槽、弓絲和牙齒的模型來分析使用滑動法關閉間隙時力系統。

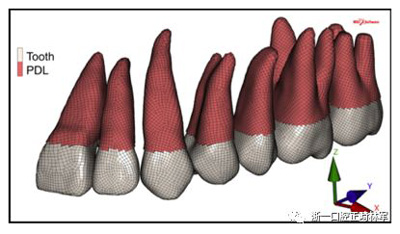

       使用多圖像微計算機斷層掃描儀（3DX；京都，日本）掃描顱骨獲得上頜牙列的三維（3D）圖像，用DICOM格式導入至3D圖像處理和編輯軟件（MIMICS 10.02；比利時）。然后將數據三維重建后導入至有限元分析軟件（PATRAN 2012.1；MSC軟件，洛杉磯），移動每個牙單位使得相鄰牙齒之間的間隙小于0.01毫米。在牙根表面使用8節點六面體單元構建牙周膜的模型，厚度為0.2mm。由于正畸力較小，作用于牙齒后之后少量的變形，可以忽略不計，所有牙齒使用204GPa的楊氏模量進行建模，泊松比為0.3。牙周膜建立為非線性各向同性的彈性模量為0.03-0.3Mpa的模型，泊松比為0.3。分析模型的坐標系定義為冠狀向的X軸，矢狀向的Y軸，與垂直向的Z軸，向左，向后，向上分別為正向。

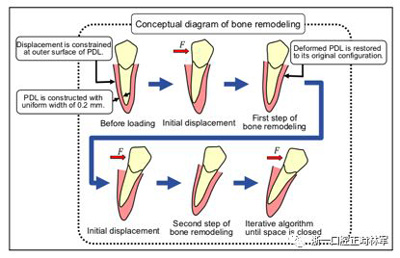

下圖顯示了一種用于模擬長期正畸牙齒移動的算法。第一步，將正畸力施加到牙齒模型上。然后產生初始位移，反映變形的牙周膜。當我們測量初始牙齒位移時，假定牙槽骨是剛性體，因?yàn)樗淖冃闻cPDL相比可以忽略不計。根據這個假設，位移被約束在牙周膜的外表面上。這個過程省略了對牙槽骨建模的需要。因此，消除了在以前的研究中所做的計算骨變形和重新網格化變形的牙槽骨的固體元件的分析時間。第二步，在每個牙根節點表面重新形成牙周膜，按照原來的參數與厚度。這個步驟事實上也就重建了牙槽骨的外形因?yàn)檠乐苣ね鈧?cè)就是牙槽骨。第三步，將第二正畸力施加到牙齒模型上，重復上述兩部過程，這樣我們通過這種分次重建的方式就模擬了一個長期的正畸牙移動過程。

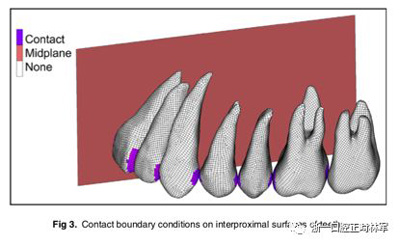

利用MARC軟件的節點分割函數，將接觸邊界條件應用到牙齒的每一個鄰面上。在相鄰兩個牙齒的鄰接處上形成一個接觸面，用于對稱分析。

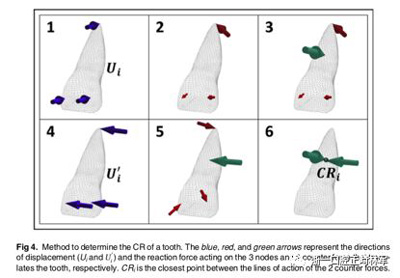

 評價牙齒移動的方法如下：三維運動可以被描述為圍繞任意點的平移和旋轉運動的組合。阻抗中心常用于正畸牙齒移動的力學理論。因此，通過測量每個牙齒體的旋轉和平移來量化牙齒移動。從初始位置和結果位置之間的轉換矩陣的條目來計算旋轉和平移。阻抗中心通過以下步驟確定：

1、選擇每個牙上的三個任意節點，并規定位移條件Ui=（Lsinq，Lcosq，0）其中L是0.02mm，而q是Ui和X軸之間的角度。

2.計算3個節點受到力時的反作用力。

3.確定與3個力矢量的合力平衡的單個反作用力。

4.施加另一個相反的位置條件Ui’=（L’sinq’，Lcosq’，0）于牙齒的3個節點。

5.重復以上計算，確定另一個單個反作用力。

6.計算2個力的作用線之間的最近點，該店即確定為阻抗中心點。

7.由于按照上述方法確定的阻抗中心點的位置與施加的力的方法關系很大，事實上阻抗中心點是通過數個正反方向的位移條件最終確定一個平均位置決定的。確定方法的具體公式如下：

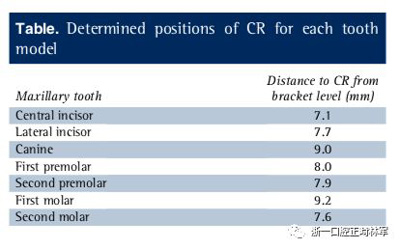

使用上述方法最終確定的各個牙齒的阻抗中心位置如下表。

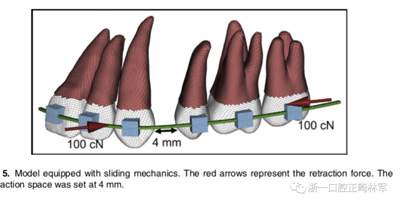

根據以上模型條件，對滑動法關閉間隙的過程進行了分析。將第一前磨牙及其牙周膜從模型中去除。在初始水準測量中，考慮到空間的消耗，將拔牙間隙設置為4毫米。

托槽與弓絲使用0.022* 0.028的被動自鎖托槽與0.019×0.025的不銹鋼絲進行建模。弓絲和托槽的楊氏模量和泊松比分別設置為204 GPa和0.3。在弓絲和托槽的表面上規定接觸邊界條件。為了提高接觸分析的精度，使用COON貼片表示接觸邊界面。托槽使用束狀元件連接到牙齒上。在內收的模擬中，在側切牙與尖牙中點的弓絲上的一個節點上施加內收力，并且在第二磨牙托槽的近齦端近中施加反作用力。力的大小設置為100 cN。在軟件中對每個重建過程更新力量，以適應新的牙齒位置。

2

結果

拔牙間隙在重復正畸牙移動121次后完成了關閉。

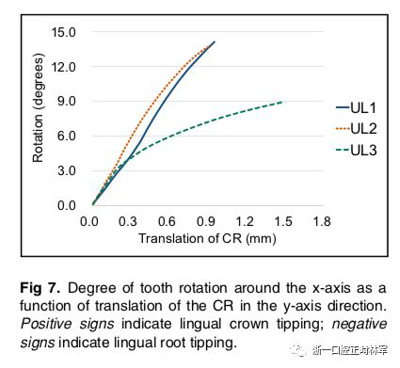

下圖顯示了與X軸所成角度（冠舌向傾斜）和前牙阻抗中心在Y軸的移動量之間的關系。隨著阻抗中心的向后移動，每個牙齒的冠舌向轉矩程度都顯著增加。當拔牙間隙閉合時，中切牙、側切牙、尖牙的阻抗中心的位移分別為0.9mm、0.9mm和1.5 mm，與X軸所成牙分別增加了14.1°、13.8°和9°。冠舌傾度在整個拔牙間隙關閉過程中不斷增加，其中尖牙的增加率叫中切牙與側切牙逐漸降低。

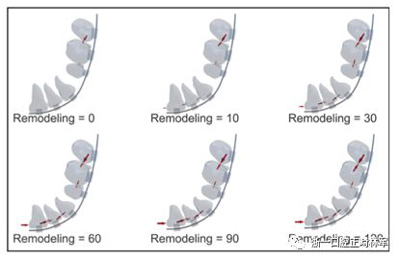

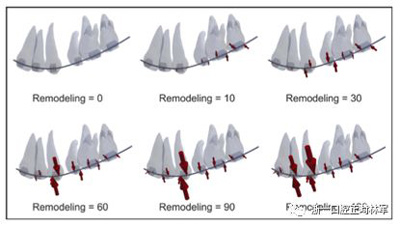

下圖顯示了在托槽和弓絲之間的界面處產生的力。箭頭表示弓絲在槽溝的邊緣產生的力的方向和大小。在初始位置（0），弓絲和托槽之間的正常接觸力僅在前牙托槽表面產生，而在后牙的托槽上沒有產生正常的接觸力。在10次以上的骨重建后，第二前磨牙和第一磨牙在垂直方向和第二磨牙在水平方向上也產生了力。作用在后牙上的力的大小在整個間隙關閉過程中逐漸增加。

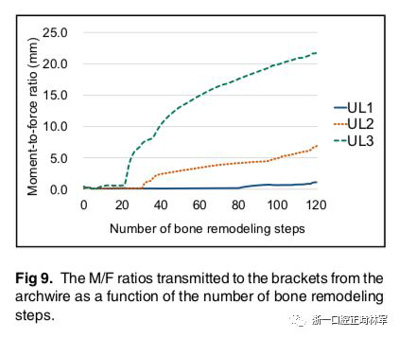

下圖顯示了力/力矩比值（M/F）隨著牙齒移動的變化。M/F比值小于托槽至阻抗中心的距離，在中切牙和側切牙表現為冠舌傾，在犬齒表現為遠中傾斜。中切牙、側切牙和尖牙的M/F比值最高分別達到了1.1mm、7mm和21.8 mm。

下圖顯示了牙間接觸點間產生的正常接觸力大小。箭頭表示正常的接觸力作用在相鄰牙齒上的方向和大小。在初始位置時，后牙上存在正常的接觸力，而前牙區沒有。隨著牙齒的移動，最終所有牙齒都產生了接觸力。

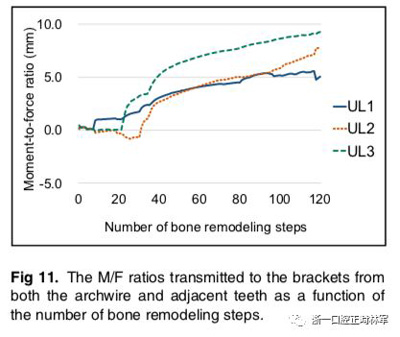

下圖顯示了從弓絲、托槽傳送到牙齒上的M/F比。在最終重建的第121步，傳遞到中切牙、側切牙和尖齒的M/F比分別為5.1mm、7.9mm和9.3mm。

3

結論

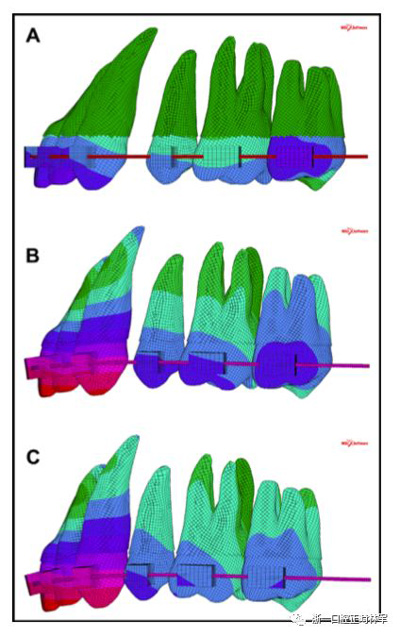

本研究使用了一個時間依賴的有限元分析模型，使預測長時間的正畸牙齒移動成為可能。利用該具有真實托槽、弓絲和牙齒的模型分析了滑動法關閉間隙時力系統的變化。

分析表明，弓絲與托槽之間的作用力（摩擦力）在間隙關閉的過程中會逐漸增加。這將使得弓絲后期通過后段的托槽滑動變得困難，在滑動法關閉間隙的后期降低牙齒移動的速率。同時，在關閉間隙的過程中前牙轉矩丟失的現象也在分析模型中得到了證實。
